CP1H系列PLC的表格一致指令TCMP/@TCMP (085)

    表格一致指令也叫做表比较指令，它是将一个4位十六进制数与一个由16个连续通道构成的比较表中的各个通道值逐一进行比较，若该值与表中某通道的值相等，则结果通道的对应位就置1，否则置0。表格一致指令TCMP/@ TCMP的应用见例2-33。    【例2-33】TCMP指令梯形图与比较结果如图2-64所示。    图2-64中，当执行条件0.09为ON时，将源通道H10的值ABCD分别与比较通道串H20~ H35的值逐一比较，由于H20、H28和H34通道的值均为ABCD，因此将结果通道D10对应的00位、08位和14位置1。

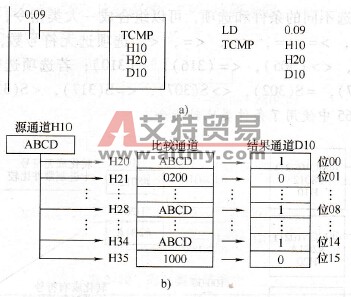

    图2-64    TCMP指令梯形图与比较结果    a)梯形图b）比较结果
