CP1H系列PLC的数字左移指令SLD/@SLD

    数字左移指令SLD/@ SLD的功能是把若干个通道构成的移位通道串内的数据（十六进制数）向左移一个数字（4位二进制数）。移位首通道的最低位数字（0~3位）补人十六进制数0，而移位首通道的最高位数字丢失。数字左移指令SLD/@ SLD指令的应用见例2-25。    【例2·25】图2-49中使用了@SLD指令。

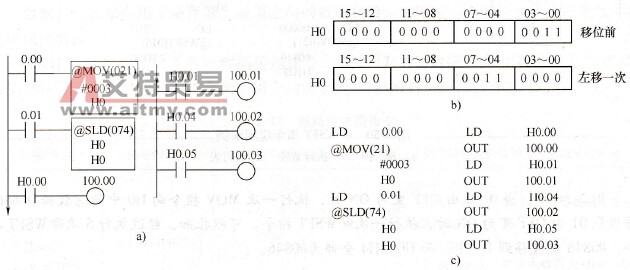

    图2-49    @SLD指令应用示例    a)梯形图b）执行结果c）语句表    图2-49b是执行一次@SLD指令后的结果通道的状态。@SLD指令的执行条件是0.01，其数据St和E均为H0，说明移位是在H0通道内进行。该图的功能如下：    当0. 00由OFF变为ON时，执行一次MOV指令，将#0003传送到H0通道中。由图2-49b可见，只有H0. 00和H0. 01为ON，所以100. 00和100. 01立即变为ON。当0.01由OFF变为ON时，执行一次左移位。第一次移位后，由图2-49b可见，H0. 00和H0. 01变为OFF，H0. 04和H0. 05变为ON，于是100. 00和100. 01变为OFF，100. 02和100. 03变为ON。此后，每当0.01由OFF变为ON时，就执行一次左移位，利用H0各位的状态可以编写相应的控制程序。
