CP1H系列PLC的无符号表格比较指令BCMP/@ BCMP(068)

    无符号表格比较指令也叫做块比较指令，它是将一个4位十六进制数与一个由32个连续通道构成的比较表中的16组上、下限值进行逐一比较，该比较表中每两个连续通道组成一个数据组，在每个数据组中总是第一通道（通道号低）的值设为下限值，第二通道（通道号高）的值设为上限值，下限值必须小于或等于上限值，比较从第一个数据组开始，若比较的十六进制数在限值范围内时，则BCMP就将结果通道中的0位置1，否则置0。继续再比较第二个数据组，以此类推，完成16次比较后结果通道的16个位记录对应的比较结果。BCMP指令比较过程示意图如图2-62所示。

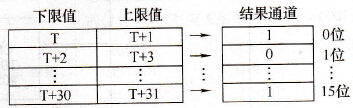

    图2-62    BCMP指令比较过程示意图    BCMP/在此处键入公式。@BCMP指令的应用见例2-32。    【例2-32】图2-63中使用了@BCMP指令，图2-63b是执行@BCMP指令后的结果。本例中表格由DO~D31组成。由于比较数据#1450在1401~1500，所以与其对应的H5. 14为ON。

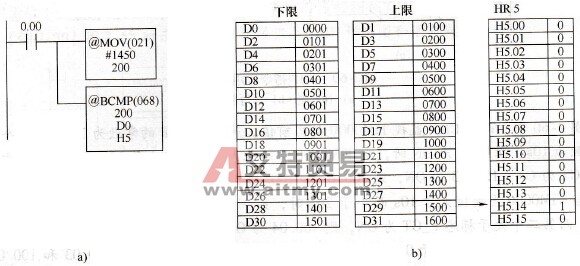

    图2-63    @BCMP指令应用示例    a)梯形图b）比较结果
