CP1H系列PLC的移位寄存器指令SFT(010)

    移位寄存器指令SFT用来进行移位寄存器的动作，其功能相当于一个串行输入移位寄存器。移位寄存器指令SFT的应用见例2-21和例2-22。    【例2-21】图2-45是SFT指令梯形图和语句表应用示例。    图2-45中，SFT指令的首通道和末通道都是W0，说明移位是在W0通道内进行的。P_1s产生的秒脉冲作为移位脉冲，0.00的ON、OFF状态作为输入数据。在PLC通电后的第一个扫描周期由P_First_Cycle（对应内存A200. 11）对移位寄存器进行复位。在移位过程中，只要0. 01为ON，移位寄存器即复位。下面，我们结合图2-45c的工作波形来了解执行SFT指令的移位过程。PLC通电之初，W0通道内各位均为OFF，当0.01为OFF后，在SP端输入的第一个移位脉冲前沿时刻，0. 00的ON状态移入W0. 00，使W0. 00变为ON，W0. 00原来的OFF态移入W0. 01，以此类推。在第二个移位脉冲前沿时刻，由于0.00已为OFF，因此W0. 00为OFF，而W0. 00原来的ON状态移入W0. 01，以此类推。在第四个移位脉冲前沿时刻W0. 03变为ON，使100. 00为ON。在第五个移位脉冲时W0. 03为OFF，100. 00也变为OFF。在第六个移位脉冲到来之前0.01为ON，将W0通道全部复位。    在图2-45中，如果将常开触点W0. 03与0.00并联，读者可自行分析移位过程。

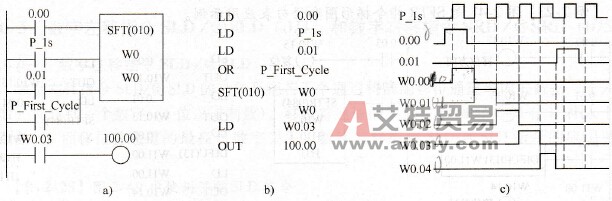

    图2-45    SFT指令梯形图和语句表应用示例（一）    a)梯形图b）语句表c）波形图    【例2-22】图2-46是SFT指令梯形图和语句表的另一种用法。    图2-46中，数据输入端接的是P_Off（常OFF），移位数据是通过@MOV指令传送的。在0. 00由OFF变为ON时刻执行一次@MOV指令，将数据#0001传送到W0通道中去，使W0. 00为ON，其余位均为OFF。对应每一个移位脉冲，W0. 00的ON状态依次向高位移动。该图的移位过程与图类似，读者可自行分析。
    图2-46    SFT指令梯形图和语句表应用示例（二）    a)梯形图b）语句表
