CP1H系列PLC的标度指令SCL (194)

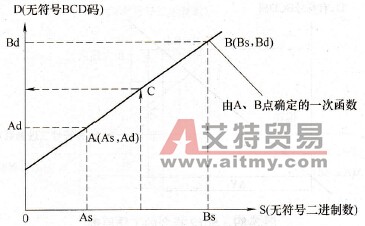

    SCL是将无符号的二进制数按照控制数据设定的一次函数转换为对应的无符号BCD码，并将结果输出到指定通道。其工作原理如图2-88所示。    SCL指令转换也可用如下公式表示为
    图2-88    SCL指令的工作原理    D= Bd-(Bd - Ad)/(Bs - As)×(Bs -S)    SCL具有上微分型指令的特性。其梯形图符号为
    SCL指令的操作数区域如下：    ①S:CIO， W， H， A，T，C，D， *D. @D或DR。    ②C: CIO 0000 ~6140， W000 ~508， H000 ~508， A000 ~956， T0000 ~4092， C0000～4092， D00000～32764，*D或@D。    ③D: CIO， W， H， A448 ~959，T，C，D， *D、@D或DR。    SCL指令的参数通道如下：
    SCL指令在应用中应注意以下两点：    1)当C (Ad)和C+2 (Bd)的值不是BCD码或C+1 (As)和C+3 (Bs)的值相等时，P_ER置位。    2)当结果通道的值为0时，P_EQ置位。
