CP1H系列PLC运算指令PID的梯形图符号、操作数区域
来源:艾特贸易2017-06-04
简介PID 指令的梯形图符号为: PID 指令操作数区域: S:CIO , W , H , A , T , C , D , *D 、 @D 或 DR. C:CI0 0000 ~ 6105 , W000 ~ 473 , H000 ~ 473 , A000 ~ 921 , T0000 ~ 4057 , C0000 ~ 4057 ,

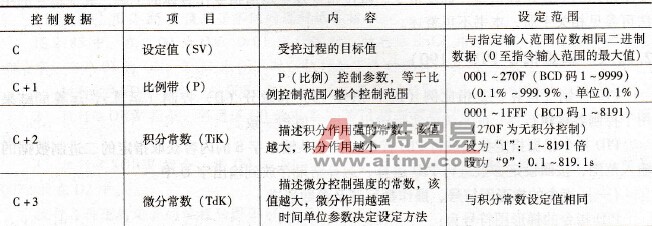

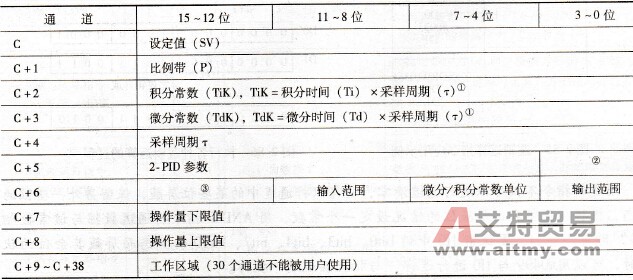

PID指令的梯形图符号为: PID指令操作数区域: S:CIO,W,H,A,T,C,D, *D、@D或DR. C: CI0 0000~6105, W000~473, H000~473, A000~921,T0000~4057, C0000~4057,D00000~32729,*D或@D. D: CIO,W,H,A,T,C,D, *D、@D或DR. PID指令的参数通道范围是同一数据区中的C~C +38,参数通道的分配见表2-30。PID指令各参数的具体含义见表2-31。 表2-30 参数通道的分配

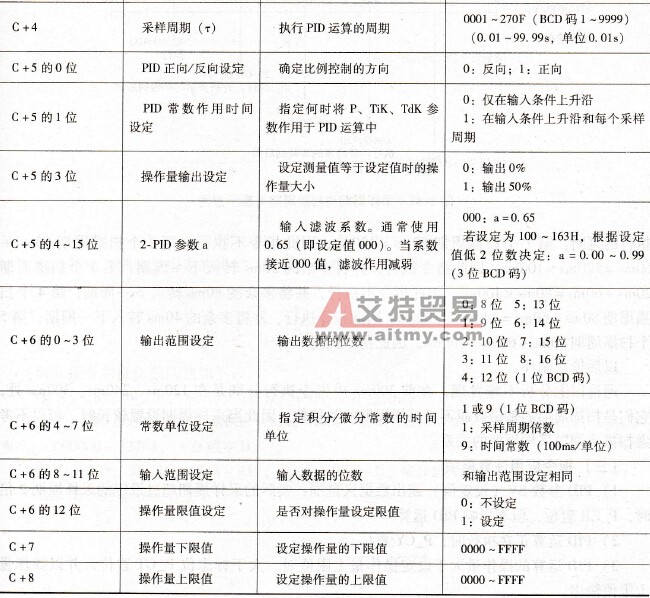

①C+2和C+3通道中设定的值除以C+6中设定的微分/积分常数单位可得实际的微分/积分时间。 ②c+5通道的0位:设定PID的正/反作用。 C+5通道的1位:设定PID常数的作用时间。 C+5通道的2位:保持为0。 c+5通道的3位:设定PID运算操作量的输出值。 ③C+6通道的12位:设定是否对PID运算的操作量设置限值。 C+6通道的13~15位:保持0。 表2-31 PID指令各参数的具体含义
