CP1H系列PLC的宏指令MCRO/@MCRO(099)

    宏指令也是调用子程序的指令，但与前述子程序调用指令有所不同。宏指令的子程序的操作数只是形式上的操作数，在调用子程序时才赋予它们确定的数据。宏指令MCRO的操作数I1是子程序中第一个输入字的参数，操作数O1是子程序中第一个输出字参数，每次调用时，I1和O1的数据可以不同。由于宏指令调用的子程序其输入／输出的数据可以变换，因此提高了子程序存在的价值。    宏指令调用的子程序也是用SBN/RET来定义。与上述子程序的安排相同，子程序必须放在主程序之后、END指令之前。图2-95是宏指令程序段的安排和宏指令调用的过程示意图。

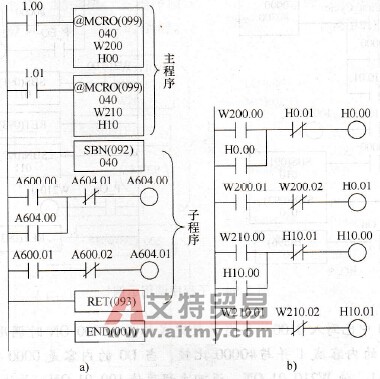

    图2-95    宏指令程序段的安排和调用的过程示意图    在使用MCRO指令时，通道A600~A607已经被系统占用，用户不要再使用这几个通道。    【例2-57】图2-96中使用了宏指令。图2-96a所示的梯形图中有两次宏调用，被调用的子程序号是040。执行两次宏调用与执行图2-96b所示程序的功能完全相同。    图2-96中，当1.00由OFF变为ON时执行一次宏调用，第一个输入字是W200，第一个输出字是H0。当1.01由OFF变为ON时又执行一次宏调用，第一个输入字W210，第一个输出字是H10。总之，每次宏调用，子程序的结构不变，只是输入／输出的参数在变化。
    图2-96    宏指令应用示例
