CP1H系列PLC的逻辑运算指令

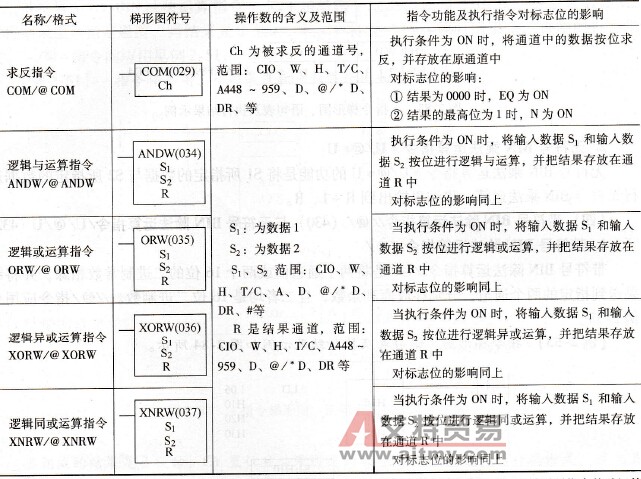

    逻辑运算指令实现了程序对整个流程中的逻辑控制。    CP1H系列PLC提供了多种逻辑运算指令，表2—29中是逻辑运算指令的名称／格式、梯形图符号、操作数的含义及范围、指令功能及执行指令对标志位的影响。表中的几种逻辑运算指令都有相应的双字逻辑运算形式COML (614)、ANDL (610)、ORWL (611)、XORL( 612)、XNRL (613)，与单字的功能类似，这里不再赘述。    表2-29    逻辑运算指令
    注：所有逻辑运算指令都具有上升沿微分指令功能，为简洁只画出梯形图指令的原来式，在梯形图指令的助记符前加@就变成微分形式。    【例2-54】图2-85中使用了不同的逻辑运算指令。    图2-85中，在0.00为ON、0.01为OFF时，执行@BSET指令将所有存放结果的通道都清零。当0. 01为ON、0.00为OFF时，执行如下各种逻辑运算指令：    1)执行@ ANDW指令，将008F与0081进行逻辑“与”运算，结果0081放在D0中。    2)执行@ORW指令，将通道D0的内容与0073进行逻辑“或”运算，结果00F3放在Dl中。    3)执行@XORW指令，将D0与D1两个通道的内容进行逻辑“异或”运算，结果0072放在D2中。    执行各种逻辑运算的过程如图2-86所示。

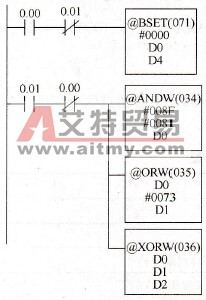

    图2-85    逻辑运算指令应用示例

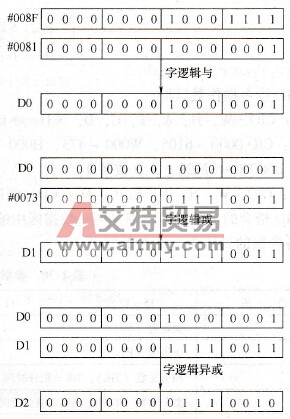

    图2-86    执行各种逻辑运算的过程    用逻辑指令不仅可以进行通道清零，还可以将通道中的某些位屏蔽，保留另外一些位的状态，根据欲保留和欲屏蔽位的情况设定一个常数，用ANDW指令将通道数据与该常数相“与”即可。譬如，要保留H0中的bit0、bit3、bit4、bit7、bit10的状态而屏蔽其余位的状态时，可以用#0499与H0进行逻辑“与”来实现这个操作。
