CP1H系列PLC的子程序控制指令

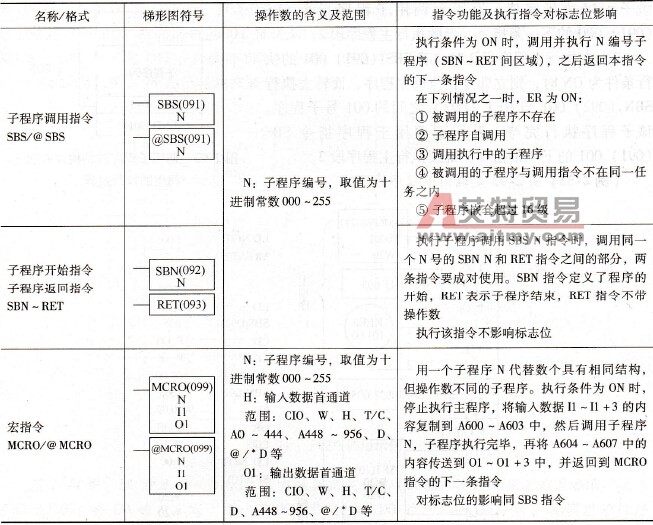

    在编写应用程序时，有的程序段需要多次重复使用。这样的程序段可以编写成一个子程序，在满足一定条件时，中断主程序而转去执行子程序，子程序执行完毕，再返回断点处继续执行主程序。另外，有的程序段不仅需要多次使用，而且要求程序段的结构不变，但每次输入和输出的操作数不同。对于这样的程序段也可以编写成一个子程序，在满足执行条件时，中断主程序而转去执行子程序，并且每次调用时赋予该子程序不同的输入和输出操作数，子程序执行完毕再返回断点处继续执行主程序。    调用子程序与前面介绍的跳转指令都能改变程序的流向，利用这类指令可以实现某些特殊的控制，并具有简化编程、减少程序扫描时间的作用。    表2-32中是子程序控制指令的名称／格式、梯形图符号、操作数的含义及范围、指令功能及执行指令对标志位的影响。    表2-32    子程序控制指令
