CP1H系列PLC的BIN乘法运算指令

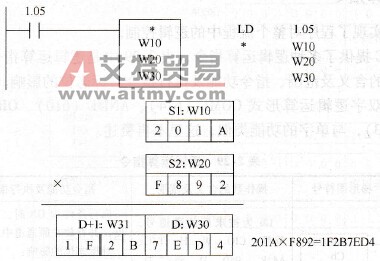

    1．带符号BIN乘法运算指令*/@*    带符号BIN乘法运算指令*/@*是将两个通道值或两个16位二进制常数相乘，结果为32位二进制数（占两个通道）送到指定通道。*/@*指令的应用见例2-52。    【例2-52】*指令梯形图、语句表及执行结果示例如图2-83所示。
    图2-83    **指令梯形图、语句表及执行结果示例    2．无符号BIN乘法运算指令*U/@*U    无符号BIN乘法运算指令*U/@*U的功能是将S1所指定的数据与S2所指定的数据进行无符号BIN乘法运算，将结果输出到R+1、R。
