CP1H系列PLC的限位指令LMT (680)

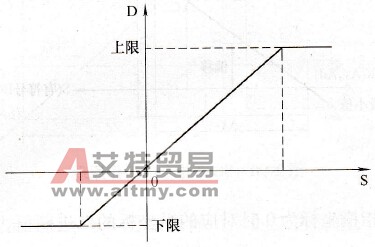

    限位指令LMT是将源数据与设定的上、下限值范围进行比较，当源数据位于上下限值之间时，将源数据输出到结果通道；当源数据小于下限值时，将下限值输出到结果通道；当源数据大于上限值时，将上限值输出到结果通道。    LMT指令的工作原理如图2-91所示。
    图2-91     LMT指令的工作原理    （一）指令的梯形图符号、操作数区域及限值通道    LMT指令具有上微分型指令的特性。其梯形图符号为
    LMT指令的操作数区域如下：    ①S:C10，W，H，A，T，C，D，*D、@D、#或DR。    ②C: CIO 0000 ~6142， W000 ~510， H000 ~510， A000 ~958， T0000 ~4094， C0000~4094， D00000 ~32766， *D或@D.    ③D: CIO， W， H， A，T，C，D， *D、@D或DR。    限值通道如下：
    （二）指令应用注意事项    LMT指令在应用中应注意以下几点：   1)当上限值<下限值时，P_ER置位。    2)当S>上限值时，P_GT置位。    3)当S<下限值时，P_LT置位。    4)当结果通道的值为0时，P_EQ置位。    5)当结果通道的15位为1时，P_N置位。
