CP1H系列PLC的标度3指令SCL3(487)

    标度3指令SCL3是将带符号的BCD码（BCD数据为绝对值，P_CY标志表示正负数，ON为负数，OFF为正数）按照设定参数（斜率和偏移量）所确定的一次函数转换为对应的带符号二进制数，并将结果输出到指定通道。其工作原理如图2-90所示。

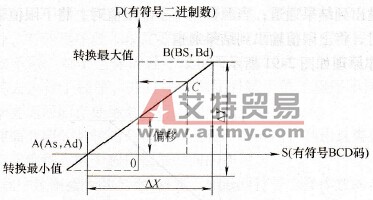

    图2-90    SCL3指令的工作原理    图2-90中偏移量是指横坐标为0时对应的纵坐标的二进制值，偏移量可用以下公式计算为    偏移量=( Ad×Bs - As×Bd)/( Bs - As)    SCL3具有上微分型指令的特性。其梯形图符号为
    SCL3指令的操作数区域如下：    ①S:CIO， W， H， A，T，C，D， *D、@D或DR。    ②C: CIO 0000 ~6139， W000 ~507， H000 ~507， A000 ~955， T0000 ~4091， C0000~4091， D00000 ~32763， *D或@D。    ③D: CIO， W， H， A448 ~959，T，C， D， *D、@D或DR。    SCL3指令的参数通道如下：
    SCL3指令在应用中应注意以下几点：    1)当X(C+1)的值不是1~9999的BCD码或S的值不是BCD码时，P_ER置位。    2)当结果通道的值为O时，P_EQ置位。    3)当结果通道/1位为1时，P_N置位。
