CP1H系列PLC的BCD乘法运算指令

来源：艾特贸易2017-06-04

简介1 ． BCD 乘法运算指令* B/@*B BCD 乘法运算指令 *B/@*B 是将两个 4 位的 BCD 码相乘，并将积输出到结果通道中，结果需要占用两个通道。 *B/@*B 指令的应用见例 2-48 。【例 2-48 】 *B 指令梯形

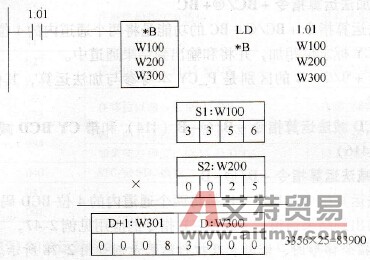

1．BCD乘法运算指令*B/@*B BCD乘法运算指令*B/@*B是将两个4位的BCD码相乘，并将积输出到结果通道中，结果需要占用两个通道。*B/@*B指令的应用见例2-48。【例2-48】*B指令梯形图、语句表及执行结果示例如图2-79所示。
图2-79 *B指令梯形图、语句表及执行结果示例 2．BCD双字乘法运算指令*BL/@* BL BCD双字乘法运算指令*BL/@* BL的功能是将两个由两个通道值组成的8位BCD码或两个8位BCD码常数相乘，并将积输出到4个结果通道中。 *BL/@* BL与*B/@*B的用法相似，这里不再赘述。
