S7-200 PLC的CPU模块

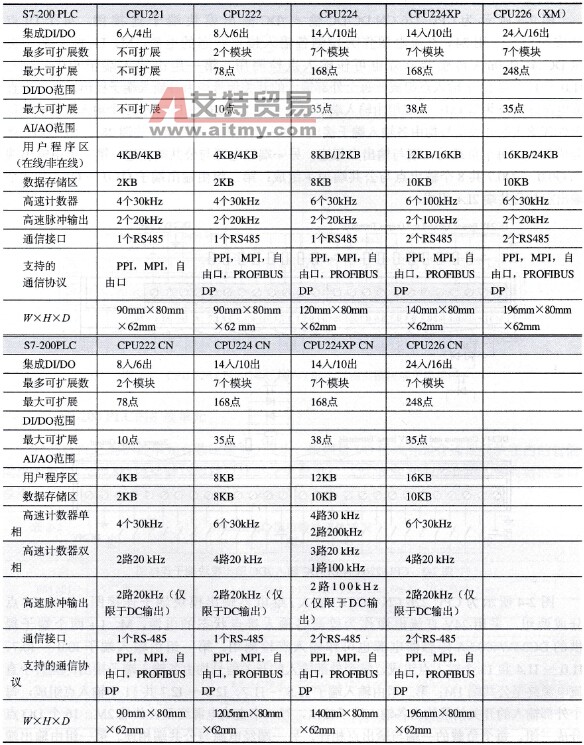

    S7-200PLC中有221、222、224、226共4种不同的基本型号包含9小类CPU模块可供选择使用，各小类又有DC电源/DC输入/DC输出与AC电源/DC输入／继电器输出的两个分类，具有不同的电源电压和控制电压。型号中带XP的是具有两个0～10V模拟量输入和一个0～10V模拟量输出再加两个通信口(PC/PPI协议)，其CPU性能比不带XP的优越；型号加CN表示“中国制造”；226XM只是比226增大了程序和数据存储空间。它们的编程软件全部采用STEP 7-Micro/WIN（4种CN要求4.0 SP3及以上版本），它们的布尔量运算执行时间（每条二进制语句执行时间）全为0.22μs，它们的标志寄存器／计数器／定时器全为256/256/256，外部硬件中断（外设发出的中断请求）引脚全为4。集成的24V负载电源直接连接到传感器和执行器，CPU 221、CPU222（及CN）能输出180mA，CPU 224（及CN）、CPU224XP（及CN）输出280mA，CPU 226（及CN）输出400mA。S7-200系列PLC中CPU22×的主要技术参数见表2-1。    表2-1    S7-200系列PLC中CPU22×的主要技术参数

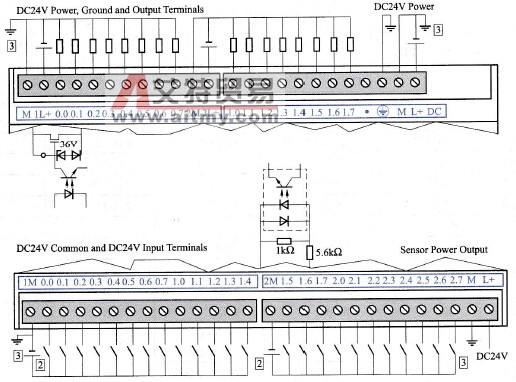

    下面以CPU 226 CN模块为例进行剖析。CPU 226 CN模块有24点DI、16点DO，有24V DC电源/24V DC输入/24V DC输出（订货号6ES7 216-2AD23-0B8）、100～230VAC电源/24V DC输入／继电器输出（订货号6ES7 216-2BD23-0B8）两种；电源最大负载能力分别为1050mA(24VDC)、320/160mA (120/240V AC)；数字I/O映像区均为256 (128入/128出)、模拟I/O映像区均为64（32人/32出）。    图2-3所示为CPU 226 CN DC/DC输入/DC输出模块端子连接图。24个DI点分成两组，采用24V直流电源作为检测各输入接点状态的电源，M、L+两个端子提供DC24V/400mA传感器电源也可作输入点检测用。第一组由输入端子I0.0～I0.7、I1.0～I1.4共13个输入点组成，每个外部输入的开关信号均由各输入端子接出，经一个直流电源终至公共端1M;第二组由输入端子I1.5～I1.7、I2.0～I2.7共11个输入点组成，每个外部输入的开关信号均由各输入端子接出，经一个直流电源终至公共端2M。16个DO点分成两组．每个负载的一端与输出点相连，另一端经电源与公共端相连。第一组由输出端子Q0.0～Q0.7共8个输出点与公共端1L+组成；第二组由输出端子Q1.0～Q1.7共8个输出点与公共端2L+组成。
    图2-3    CPU 226 CN DC/DC输入/DC输出模块端子连接图    图2-4所示为CPU 226 CN AC/DC输入／继电器输出模块端子连接图。24个DI点分成两组，采用24V直流电源作为检测各输入接点状态的电源，M、L+两个端子提供的DC24V/400mA传感器电源也可作输入点检测用。第一组由输入端子I0.0～I0.7、I1.0～I1.4共13个输入点组成，每个外部输入的开关信号均由各输入端子接出，经一个直流电源终至公共端1M;第二组由输入端子I1.5～I1.7、I2.0～I2.7共11个输入点组成，每个外部输入的开关信号均由各输入端子接出，经一个直流电源终至公共端2M。16个DO点分成三组，每个负载的一端与输出点相连，另一端经电源与公共端相连。第一组由输出端子Q0.0～Q0.3共4个输出点与公共端1L组成；第二组由输出端子Q0.4～Q0.7、Q1.0共5个输出点与公共端2L组成；第三组由输出端子Q1.1～Q1.7共7个输出点与公共端3L组成。由于是继电器输出方式，所以既可带直流负载，也可带交流负载，激励源由负载性质决定。输出端子排右侧的N、L1端子是电源AC120V/240V的输入端。
    图2-4    CPU 226 CN AC/DC输入／继电器输出模块端子连接图
