S7-200 PLC的外观与构件情况

    S7-200的基本单元也称主机或CPU模块，由中央处理器(CPU)、电源以及数字量I/O单元组成，紧凑安装于一个箱体中，可构成一个独立控制系统。集成的24V负载电源可直接连接到传感器（含变送器）和执行器，CPU 221、CPU 222能输出180mA，CPU 224、CPU 224XP能输出280mA，CPU 226能输出400mA。数字量I/O点：CPU 221-6DI、4DQ,CPU 222（及CN)-8DI、6DQ,CPU 224（及CN)-14DI、10DQ, CPU 224XP（及CN）-14DI、10DQ，CPU 226（及CN）-24DI、16DQ;模拟量I/O点：CPU 224XP（及CN）-2AI、1AQ。    CPU模块顶部端子盖内有PLC输出端子和PLC供电电源端子；底部端子盖内有输入端子和传感器电源端子；中部右侧前盖内有CPU工作模式开关、扩展I/O连接接口和模拟量调节电位器；模块左侧分别有状态指示灯( LED)、存储卡接口、通信口，如图2-2所示。

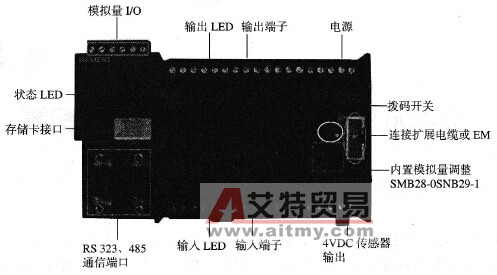

    图2-2    S7-200 CPU模块外观    中央处理单元(CPU)由控制单元、运算单元、存储单元和时钟等组成，是系统的控制中心、数据的处理中心。    输入、输出端子是PLC与外部输入信号、外部负载联系的窗口。输入端子的运行状态由底部端子盖上方一排指示灯7显示，ON时相应指示灯亮；输出端子的运行状态由顶部端子盖下方一排指示灯2显示，ON时相应指示灯亮。    CPU工作模式开关可切换PLC状态，拨向STOP位置时，PLC处于停电状态，此时可以对其编写程序；拨向RUN位置时，PLC处于运行状态，不具备在线编程功能时不能对其编写程序；拨向监控( Term)状态，可以运行程序，同时监视程序运行状态。    扩展I/O连接接口是PLC主机扩展输入／输出点数和类型的部件，有并行接口、串行接口和双口存储器接口等多种形式。主机与扩展模块间用扩展电缆连接，由导轨安装固定。    状态指示灯( LED)显示CPU所处的工作状态：SF (System Fault) /DIAG-系统错误／诊断；RUN-运行；STOP-停止。    存储卡接口5可以插入存储卡（EEPROM卡）以存储CPU程序。，    通信接口可以连接RS-485总线的通信电缆，联系外设、上位机、下位机，是人-机对话、机-机对话的通道，能进行串行／并行数据的转换、通信格式的识别、数据传输的出错检验、信号电平的转换等。
