PLC的功能块图编程语言(FBD)

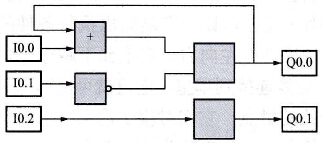

    功能块图(Function Block Diagram)是一种类似于数字逻辑电路结构的编程语言，是一种使用布尔代数的图形逻辑符号来表示的控制逻辑，一些复杂的功能用指令框表示，适合于有数字电路基础的编程人员使用。功能块图用类似于与门、或门的框图来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量，输入、输出端的小圆圈表示“非”运算，方框用“导线”连在一起，信号自左向右，如图1-19所示。
    图1-19    功能块图编程举例    另外，顺序功能图( Seauential Fuction Chart，SFC)、结构化文本(Structured Text，ST)在S7-300/400中也得到应用。
