S7-200 PLC为网络计算令牌循环时间

    在令牌传送网络中，只有拥有令牌的站才有初始化通信的权限，令牌循环时间可以体现出网络性能的高低（逻辑环中主站循环传送令牌的时间）。    现在计算图1-26所示的多主网络的令牌循环时间。在该网络中，TD200（3号站）与CPU 222（2号站）通信；TD 200（5号站）与CPU 222（4号站）通信，以此类推。两个CPU 224使用网络读写指令从其他S7-200采集数据：CPU 224（6号站）向2号站、4号站和8号站发送数据；同时CPU 224（8号站）向2号站、4号站和6号站发送数据。在该网络中，有6个主站（4个TD 200和两个CPU 224）和两个从站（两个CPU 222）。

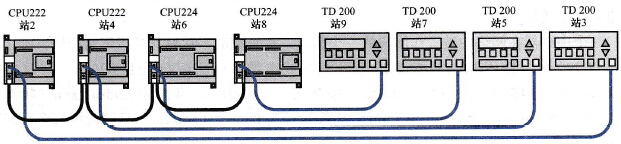

    图1-26    多主网络    主机要发送信息，必须持有令牌。如当站3持有令牌时，它初始化到站2的请求，然后把令牌传给站5。站5才能初始化到站4的请求信息，然后把令牌传给站6。站6再初始化到站2、站4或站8的请求信息，然后把令牌传给站7。这个初始化信息和传送令牌的过程会在逻辑环中持续进行，从站3到站5，又到站6、站7、站8、站9，最后又返回站3。主机要能够发出请求信息，这个令牌必须在逻辑环中完整循环。对于一个6个站的逻辑环，如果每个令牌持有者发送一个请求信息，为一双字值（4个字节），则令牌循环时间在9600bit下为900ms。如果信息访问的数据字节数增加，或者站的数目增加，那么令牌循环时间也会增加。    令牌循环时间是由各站占有令牌的时间决定的。对于多主网络，令牌循环时间可以由各主站占有令牌时间相加得出。如果允许PPI主站模式（在网络中使用PPI协议），S7-200可以使用网络读写指令向其他S7-200发送信息。如果采用这些指令发送信息，并且下述假设成立的话，令牌循环时间可以由公式近似得出：各站在每次占有令牌时发送一个请求；该请求为连续的数据地址读或写请求；CPU的通信缓冲区使用没有冲突；CPU的扫描时间不超过10mS。    令牌持有时间（Thold）= (128+n)字符×11位/字符×1/波特率    令牌循环时间（Trot）=主站1的Thold+主站2的Thold+…+主站m的Thold    其中，n是数据的字符（字节）数；m是主站数；一位时间等于一个信号的持续时间。    对上述多主网络计算令牌循环时间，设6台主机中每个主机都有相同的令牌占用时间。    T（令牌持用时间）=(128+4)字符×11位/字符×1/9600位=151.25ms/主机    T（令牌循环时间）= 151.25ms/主机×6主机- 907.5ms
