S7-200 PLC的SCR指令的功能

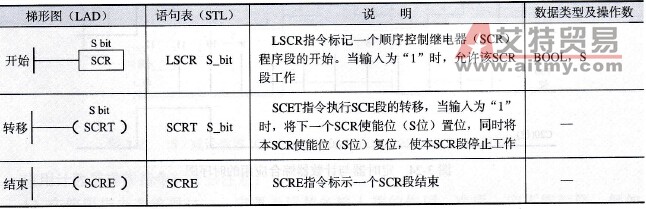

    SCR指令包括LSCR（程序段的开始）、SCRT（程序段的转换）、SCRE（程序段的结束）指令，从LSCR开始到SCRE结束的所有指令组成一个SCR程序段，一个SCR程序段对应顺序功能图中的一个顺序步。    装载顺序控制继电器(Load Sequential Control Relay)指令LSCR用来标记一个顺序控制继电器(SCR)程序段的开始。LSCR指令把S位（例如SO.1）的值装载到SCR堆栈和逻辑堆栈栈顶，SCR堆栈的值决定该SCR段是否执行，当SCR程序段的S位置位时，允许该SCR程序段工作。，顺序控制继电器转换(Sequential Control Relay Transition)指令SCRT用来转换SCR程序段。SCRT指令有两个功能，一个是使当前激活的SCR程序段的S位复位，以使该SCR程序段停止工作，另一个是使下一个将要执行的SCR程序段S置位，以便下一个SCR程序段工作。顺序控制继电器结束(Sequential Control Relay End)指令SCRE表示一个SCR程序段的结束，它使程序退出一个激活的SCR程序段。SCR程序段必须由SCRE指令结束。    SIMATIC顺序控制指令及其功能归纳见表3-9，SCR指令应用实例如图3-25所示。    表3-9    SIMATIC顺序控制指令及其功能归纳

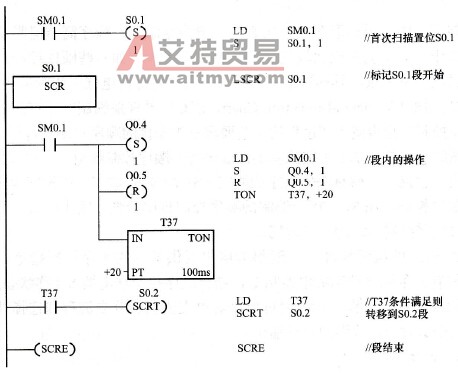

    图3-25    SCR指令应用实例
