S7-200 PLC的输出指令和立即输出指令

    输出指令和立即输出指令的梯形图、语句表如图3-3所示。输出操作的梯形图由输出线圈和位地址bit构成；立即输出操作的梯形图由立即输出线圈和位地址bit构成。输出操作语句表由输出操作码“=”和输出线圈位地址bit构成；立即输出操作的语句表由立即输出操作码“=Ⅰ”和立即输出线圈位地址bit构成。    输出操作表示继电器输出线圈的编程，执行输出指令时，CPU把逻辑堆栈栈顶的数值复制到由操作数地址指定的存储器对应位中，从而形成输出线圈驱动的触点状态。输出指令执行前后逻辑堆栈各级栈值不变。执行立即输出指令时，逻辑堆栈栈顶数值立即复制到物理输出点和相应的输出映像寄存器（称之为立即赋值），不受扫描工作方式的约束，不是等待程序执行阶段结束后在输入／输出刷新阶段时才把结果送到物理输出点，从而加快了输出响应速度。    输出指令操作数范围：I、Q、M、SM、T、C、V、S、L（位）；立即输出指令操作数范围：Q（位）。

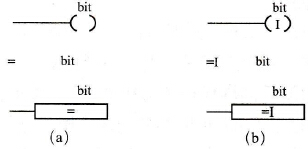

    图3-3    输出指令和立即输出指令的梯形图、语句表    (a)输出操作指令；(b)立即输出操作指令
