S7-200 PLC的标准触点指令

    加载标准触点指令的梯形图和语句表如图3-1所示。标准动合触点梯形图由两条竖线并标示触点位地址bit组成；标准动断触点梯形图由两条竖线夹左下倾斜线并标示触点位地址bit组成。加载标准动合触点语句表由操作码LD (Load)和标准动合触点位地址bit构成；加载标准动断触点语句表由操作码LDN (LoadNot)和标准动断触点位地址bit构成。

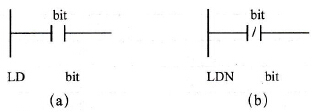

    图3-1    加载标准触点指令的梯形图和语句表    (a)加载标准动合触点；(b)加载标准动断触点    在程序执行过程中，标准触点起开关触点的作用。动合触点在其线圈不带电时断开（OFF或为0），在其线圈带电时闭合（ON或为1）；动断触点在其线圈不带电时闭合，在其线圈带电断开。    在语句表中，LD (Load)指令表示一个逻辑梯级编程的开始。CPU执行LD指令时，首先将指令操作的位(bit)值装入逻辑堆栈栈顶，故也称LD指令为栈装载指令，然后将堆栈中的其余各级内容依次下压一级，直至最后一级内容丢失。语句表中的LDN (Load Not)指令用来对动断触点编程，执行LDN指令时，将操作数的位(bit)值取反后，再作相应的“装载”操作。    操作数范围：I、Q、M、SM、T、C、V、S、L（位）。
