STEP7-Micro/WIN编程软件安装技术方法

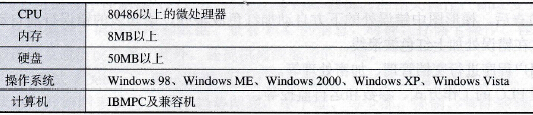

    1．系统要求    运行STEP7-Micro/WIN编程软件的计算机系统要求见表2-16。    表2-16    运行STEP7-Micro/WIN编程软件的计算机系统要求
    2．硬件连接    图2-1所示为利用一根PC/PPI（个人计算机／点对点接口）电缆建立个人计算机与PLC之间的通信，这是一种单主站通信方式，不需要调制解调器等其他硬件。将PC/PPI电缆的PC端与计算机的RS-232串行通信口(COM1或COM2)连接，将PC/PPI电缆的PPI端与PLC的RS-485编程通信口连接，如图2-27所示为设置DIP开关。
    图2-27    设置DIP开关    3．软件安装    STEP 7-Micro/WIN编程软件可以从SIEMENS公司网站下载，也可以用光盘安装，安装步骤如下：    (1)双击STEP 7-Micro/WIN的安装程序setup.exe，系统自动进入安装向导。    (2)在安装向导的帮助下完成软件的安装，安装路径可以使用默认的子目录，也可以用“浏览”按钮，在弹出的对话框中任意选择或新建一个子目录。    (3)安装过程中如出现PG/PC接口对话框，可单击“取消”按钮进行下一步。    (4)安装结束时，选择“重新启动计算机”或“以后再启动计算机”，单击“完成”按钮。    (5)安装结束后，还可选择“浏览Readme文件”，使用德语、英语、法语、西班牙语或意大利语阅读Readme文件，浏览有关STEP 7-Micro/WIN编程软件的信息；也可选择“进入STEP 7-Micro/WIN”。
