S7-200 PLC的逻辑堆栈指令

    逻辑堆栈指令用于语句表(STL)编程，使用梯形图(LAD)、功能块图(FDB)编程时，编辑器会自动插入相关的指令处理堆栈操作。对复杂的逻辑关系进行编程时，要用到逻辑堆栈指令，包括ALD、OLD、LPS、LRD、LPP、LDS，均不需操作数。LPS和LPP必须配对使用且连续套用不得超过9次，而在它们之间可以多次使用LRD指令，合理运用LPS、LRD、LPP指令可简化程序。    (1)栈装载与(ALD，俗称“块与”)指令。ALD (Andload)指令表示两个或两个以上的触点组的串联编程，执行ALD指令，将逻辑堆栈中的第一层和第二层的值进行逻辑与操作，结果放人栈顶（第一层），并将堆栈中的第三层至第九层的值依次上弹一层（堆栈深度减1）。    (2)栈装载或（OLD，俗称“块或”）指令。OLD (Or Load)指令表示两个或两个以上的触点组的并联编程，执行OLD指令，将逻辑堆栈中的第一层和第二层的值进行逻辑或操作，结果放入栈顶（第一层），并将堆栈中的第三层至第九层的值依次上弹一层。    栈装载与( ALD)和栈装载或(OLD)指令的操作过程如图3-8所示。

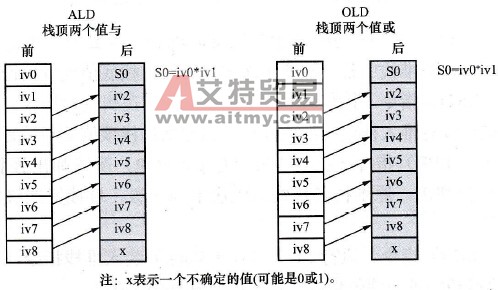

    图3-8    栈装载与(ALD)和栈装载或(OLD)指令的操作过程    【例3-1]逻辑堆栈指令编程实例1如图3-9所示。

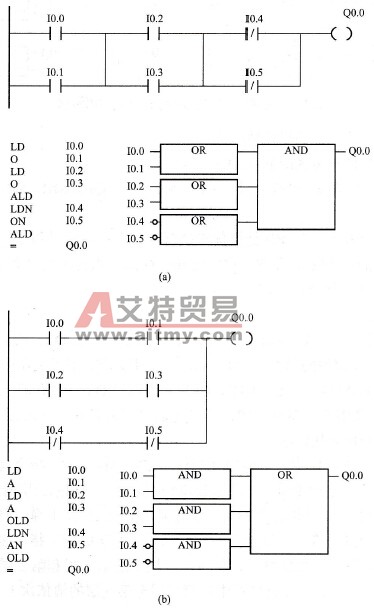

    图3-9    逻辑堆栈指令编程实例1    (a)并联电路串联的编程；(b)串联电路并联的编程    (3)逻辑推人栈(LPS)指令。执行LPS (Logic Push)逻辑推人栈指令，复制栈顶的值并将这个值推人栈顶，原堆栈中各层栈值依次下压一层，栈底值被推出而丢失。    (4)逻辑读栈(LRD)指令。执行LRD (Logic Read)逻辑读栈指令，把堆栈中第二层的值复制到栈顶，堆栈没有推人栈或弹出栈操作，但原来的栈顶值被新的复制值取代。    (5)逻辑弹出栈(LPP)指令。执行LPP (Logic POP)逻辑弹出栈指令，堆栈做弹出栈操作，将栈顶的值弹出，原堆栈各级栈值依次上弹一级，堆栈第二级的值成为新的栈顶值。    (6)装入堆栈(LDS)指令。执行LDS (Load Stack)装入堆栈指令，复制堆栈中的第n级的值到栈顶，原堆栈的各级栈值依次下压一级，栈底值丢失。    LPS、LRD、LPP、LDS指令的堆栈操作过程如图3-10所示。

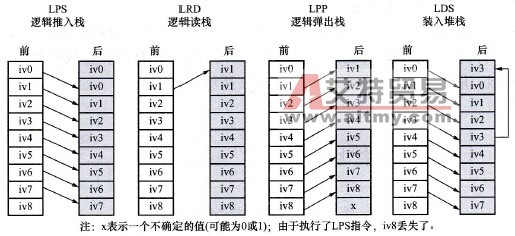

    图3-10    LPS、LRD、LPP、LDS指令的堆栈操作过程    【例3-2】逻辑堆栈指令编程实例2如图3-11所示。

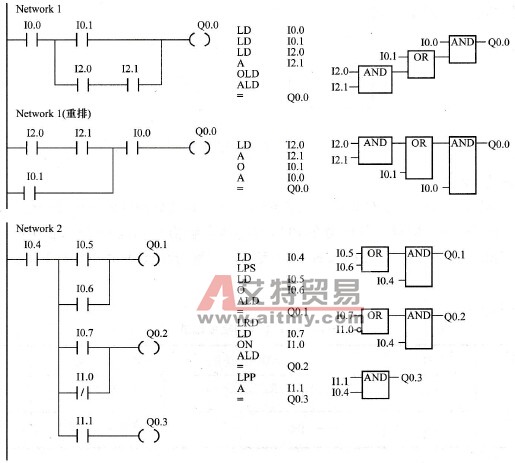

    图3-11    逻辑堆栈指令编程实例2    几个串联支路并联时，其支路的起点以LD、LDN开始，支路终点用OLD指令；如需将多个支路并联，则从第二条支路开始，在每一条支路后面加OLD指令；几个并联支路串联时，其支路的起点也以LD、LDN开始，支路终点用ALD指令，如果有多个并联支路串联，则顺次以ALD指令与前面的支路连接，两种指令的支路数均没有限制。
