S7-200 PLC控制系统中人机界面简介

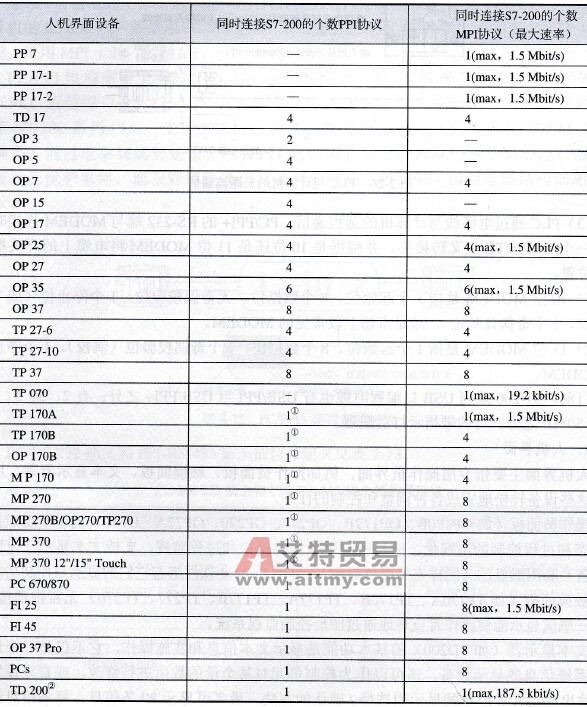

    人机界面主要指专用操作员界面，例如操作员面板、触摸面板、文本显示器等，用户通过这些设备轻松地完成各种调整和控制的任务。    操作员面板（如OP170B、OP177B、OP277、OP270、OP77A、OP73）的基本功能是过程状态和过程控制的可视化，通过密封键盘提供操控和过程监视，支持文本显示（包含掌上设备）和图形显示（同样支持彩色显示），可用Protool软件组态它们的显示与控制功能。    触摸面板（如TP170A、TP170B、TP177A、TP177B、TP277、TP270）无需物理按钮，触摸一感应显示能使操作者直观地通过图形控制监视系统。    文本显示器（如TD200）的基本功能是显示文本信息和实施操作。它不仅是一个用于显示系统信息的显示设备，还可以作为控制单元对某个量的数值进行修改，或直接设置输入/输出量。文本信息的显示用选择/确认的方法，最多可显示80条信息，每条信息最多包含4个变量的状态。过程参数可在显示器上显示，并可以随时修改。对TD200面板上的8个可编程序的功能键，每个都分配了一个存储器位，这些功能键在启动和测试系统时可以进行参数设置和诊断，可以作为控制键，文本显示器还能扩展PLC的输入和输出端子数。    S7-200 CPU可以连接不同的人机界面设备，但是所能建立的连接数要取决于具体的设备和所采用的通信协议。各种S7-200控制器采用不同协议时所能够同时连接的操作面板个数不同，表2-14列出了不同人机界面设备能够同时连接S7-200控制器的最大个数，“同时连接S7-200的个数”列表示的是在Protool软件中某种人机界面所能够插入S7-200控制器的最大个数。    表2-14    不同人机界面设备能够同时连接S7-200控制器的最大个数

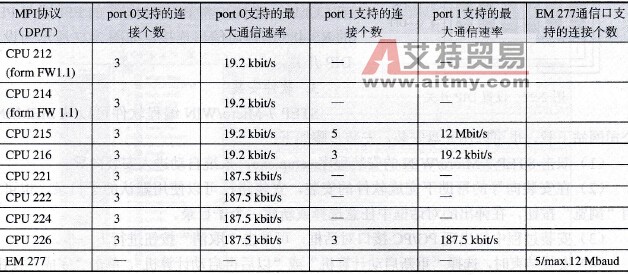

    ①需要使用Protool Version 6.0版本软件；    ②TD200所使用的协议是自动选择，用户不用进行协议选择设定。    一个S7-200控制器只能连接一个TP 070，一个TP 070也只能连接一个S7-200控制器。当一个TP 070与一个S7-200连接时，其他任何人机界面都无法和S7-200的CPU进行连接。    表2-15列出了一台S7-200控制器能够同时连接的人机界面设备的最大个数。    表2-15    一台S7-200控制器能够同时连接的人机界面设备的最大个数
    假如将几个PPI主站连接到一个PPI从站上，建议降低主站刷新时间，否则可能导致一个二类主站不断地侦听处于网络忙状态的PPI从站，因此使用多主站情况时，需将基础频率调高。注意，在同一个网络中MPI主站是不能够访问PPI主站的。
