S7-200 PLC的置位/复位操作指令

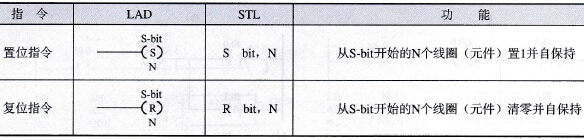

    置位/复位操作的梯形图是由置位/复位线圈及其位地址、数目N构成的。置位/复位操作的语句表是由置位/复位操作码S或R及其位地址、数目N构成的。    在梯形图(LAD)或功能块图(FDB)中，只要“能流”到达，就能执行置位（N位）或复位（N位）指令，执行置位或复位（N位）指令时，从指令操作数( bit)指定的地址开始的N个点都被置位或复位且自保持，置位或复位后即使“能流”断开，仍能保持置位或复位状态。置位或复位点数N的范围是1N 255。    在语句表( STL)中，当逻辑堆栈栈顶值为1时，才能执行置位指令“S bit，N”或复位指令“R bit，N”，执行置位或复位（N位）指令时，从指令操作数(bit)指定的地址开始的N个点都置位或复位且自保持，置位或复位后即使能逻辑堆栈栈顶值变为0，仍能保持置位或复位状态。    置位/复位指令为S/R (Set/Reset)。置位复位指令梯形图、语句表及功能见表3-2。    表3-2    置位/复位指令梯形图、语句表及功能
    置位/复位指令的操作数范围：    (1)置位/复位线圈bit：I、Q、M、SM、T、C、V、S、L（位）。    (2)置位/复位线圈数目N：VB、IB、QB、MB、SB、LB、AC、常数、*VD、*AC、*LD。    置位/复位指令说明：①置位或复位指令可用于电动机的启、停控制程序，如图3-6所示；②指定触点一旦被置位则保持接通状态，直到对其进行复位操作为止，而指定触点一旦被复位则变为断开状态，直到对其进行置位操作为止；③如果用复位指令“Rbit，N”对定时器或计数器进行复位操作，则被指定的T或C的位被复位，同时其当前值被清零；④S、R指令可多次使用相同编号的各类触点，使用次数不限。

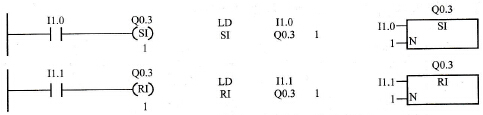

    图3-6    置位/复位指令的应用程序段    当执行立即置位指令“SI bit，N”或立即复位指令“RI bit，N”时，从指令操作数( bit)指定的地址开始的N个物理输出点将被立即置位或立即复位且自保持；在语句表( STL)中，当逻辑堆栈栈顶值为1时，从指令操作数指定的地址开始的N个物理输出点被立即置位且自保持，即使栈顶值变为0，继续置位。直至执行立即复位指令，才把从指令操作数指定的地址开始的N个物理输出点立即复位且自保持，即使栈顶值变为0，也保持复位。数目N的范围是1~128。图3-7所示是立即置位/立即复位指令的应用实例。
    图3-7    立即置位/立即复位指令的应用实例    立即置位/立即复位操作的操作数范围：    (1)立即置位/立即复位线圈bit：Q（位）。    (2)立即置位/立即复位线圈数目N：VB、IB、QB、MB、SB、LB、AC、常数、*VD、*AC、*LD。    顺便提及RS、SR指令：①RS复位优先锁存器，当置位信号和复位信号都有效时，复位信号优先，输出线圈不接通；②SR置位优先锁存器，当置位信号和复位信号都有效时，置位信号优先，输出线圈接通。
