S7-200 PLC控制系统中编程/通信电缆简介

    编程/通信电缆用来实现PLC与个人计算机(PC)的通信。连接PLC的RS-485口和计算机的RS-232口一般使用PC/PPI电缆；采用通信处理器(CP)时，可用多点接口(MPI)电缆；采用MPI卡时，可用MPI卡专用通信电缆。    PC/PPI电缆带有RS-232/RS-485电平转换器，是PC标准串口RS-232到PPI接口（PLC通信端口RS-485）的转换电缆、互联电缆，是一种低成本的通信方式，适用于S7-200系列PLC，支持PPI协议和自由口通信协议，并可使用MODEM（调制解调器）通过电话线远程通信。PC/PPI+电缆具有光电隔离和内置的防静电、浪涌等瞬态过压保护电路，能很好解决通信口易烧的问题。PC/PPI+编程电缆结构如图2-25所示。

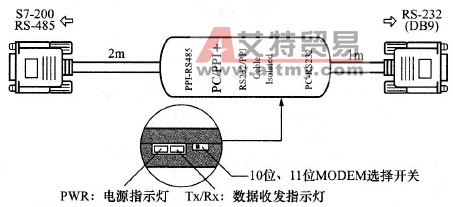

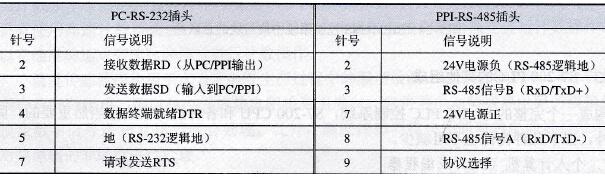

    图2-25    PC/PPI+编程电缆结构    PC-RS-232插头和PPI-RS-485插头的信号定义见表2-13。    表2-13    PC-RS-232插头和PPI-RS-485插头的信号定义
    (1) PLC与计算机连接作PPI或自由口通信、编程。将PC/PPI+电缆的RS-485插头插入S7-200PLC的编程口，RS-232插头插入计算机的RS-232口，并在编程软件上选择对应的COM口号，将10bit、11bit选择开关拨到11bit位置即可。PC/PPI+电缆的波特率为0～28.8kbit/s自动适应，无需设置。    (2) PLC与计算机的长距离通信。当长距离通信时，PC/PPI+需另外接电源，并且在RS-485插头的3、8之间并接120Ω终端电阻以消除信号反射，如图2-26所示。

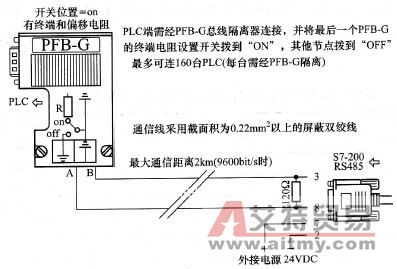

    图2-26    PLC与计算机的长距离通信    (3) PLC通过电话线与计算机的远程通信。PC/PPI+的RS-232端与MODEM连接时需自制一个DCE/DTE交叉转接头，并根据是10位还是11位MODEM将电缆上的开关拨到对应位置。    1) 10位MODEM是指1个起始位、8个数据位、无奇偶校验位、1个停止位（或7个数据位、1个奇偶校验位），这是市场上较常见的MODEM。    2) 11位MODEM是指1个起始位、8个数据位、1个奇偶校验位（偶校）、1个停止位的MODEM。    目前，S7-200系列USB口编程电缆也有USB/PPI与USB/PPI+之分；有2、3、5、10、20和50MB之分；有的带指示灯适配器。
