S7-200 PLC的EM 221（及CN）数字量输入扩展模块

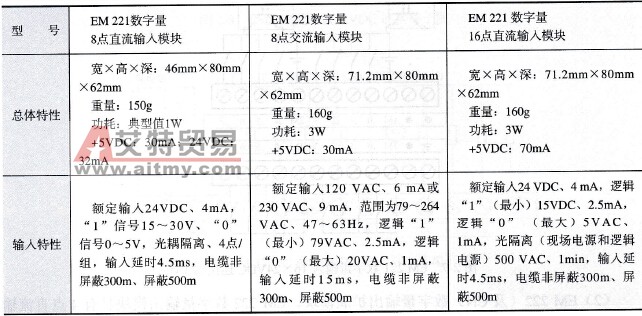

     数字量输入模块的每一个输入点可接收一个来自水力发电或其他工业生产设备的离散信号( ON/OFF)，典型的输入设备有按钮、限位开关、选择开关、主令开关、继电器触点等。每个输入点与且仅与一个输入电路相连，把现场开关信号变成CPU能接受的标准电信号。EM 221数字量输入模块具有8点直流输入、8点交流输入、16点直流输入三种，它们的性能参数见表2-3，三者端子接线分别如图2-5～图2-7所示。EM 221 CN数字量输入模块只有8点直流输入、16点直流输入两种。    表2-3    EM 221数字量输入模块性能参数

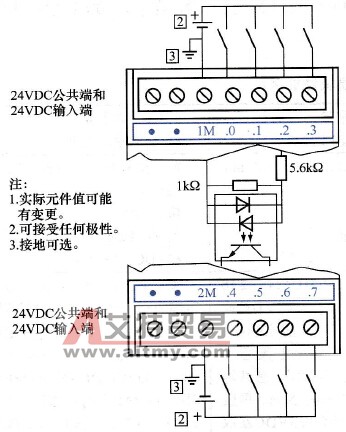

    图2-5    EM 221数字量输入8×24V DC连接端子图

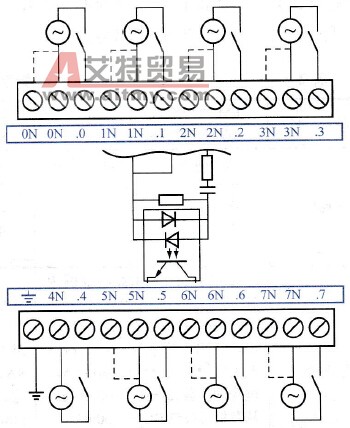

    图2-6    EM221数字量输入8×120/230V AC连接端子图

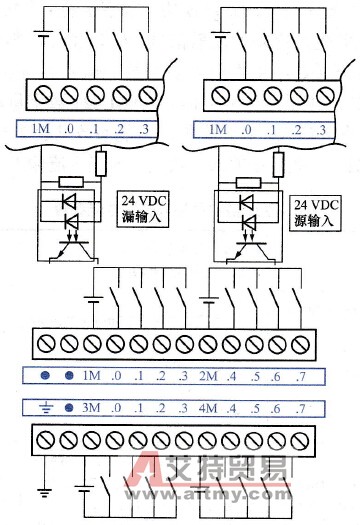

    图2-7    EM 221数字量输入16×24VDC连接端子图
