S7-200 PLC的左移位指令

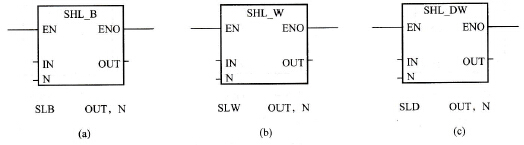

    左移位指令的梯形图由操作符( Shift left，SHL)、数据类型(B、W、DW)、使能信号(EN)、被左移数(IN)、左移位数(N)和左移结果(OUT)构成；左移位语句表由操作码(Shift Left，SL)、数据类型(B、W、DW)、左移位数(N)和左移结果(OUT)构成，如图3-69所示。

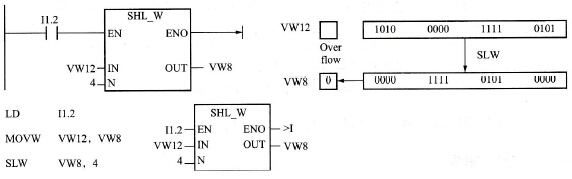

    图3-69    左移位指令    (a)字节左移；(b)字左移；(c)双字左移    在左移位指令的梯形图中，当使能信号EN =1时，被左移数IN左移N位，最右边移走数的位依次用0填充，结果传送到OUT中；在语句表中，OUT中的数据被左移N位，最右边移走数的位依次用0填充，结果仍保存于OUT中。    数据范围：    (1)字节左移IN/OUT: VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD；字节左移位数N：VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (2)字左移IN：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD；字左移OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、*VD、*AC、*LD；字左移位数N：VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (3)双字左移IN/OUT：VD、ID、QD、MD、SMD、AC、*VD、*AC；双字左移位数N: VB、IB、MB、SB、SMB、AC、*VD、*AC、常数。    【例3-23】 图3-70给出了一个左移位操作的编程，从梯形图中可以看到，当I1.2 =1时，VB12中的内容左移4位(N=4)，被移走的位由0填充，结果保存在VB8中。当IN单元与OUT单元不相同时，语句表编程要先用传送指令把IN的内容传送到OUT中，然后把OUT的内容左移，结果存入OUT中。
    图3-70    左移位指令的工作原理    字节、字、双字移位指令的实际最大可移位数分别为8、16、32;右移位和左移位指令，对移位后的空位自动补零；移位后溢出位( SM1.1)的值就是最后一次移出的位值；如果移位的结果是0，则零存储器( SM1.0)就置位。
