S7-200 PLC的取反运算指令

    取反运算指令的梯形图由运算符(Inverse，INV)、数据类型符(B、W、DW)、使能信号(EN)、数据(IN)和结果(OUT)构成；取反运算指令的语句表由操作码(INV)、数据类型符(B、W、DW)和结果(OUT)构成，如图3-67所示。

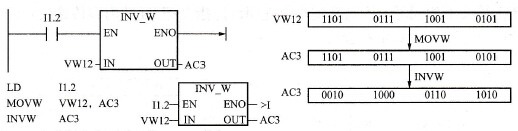

    图3-67    取反运算指令    (a)字节“取反”指令；(b)字“取反”指令；(c)双字“取反”指令    在取反运算的梯形图中，当使能信号EN =1时，把数据(IN)取反，结果传送到OUT中；在语句表中，将OUT中的数据取反，结果保存在OUT中。    数据范围：    (1)字节取反IN：VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD；字节取反OUT: VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD。    (2)字取反IN：VW、IW、QW、MW、SW、SMW、T、C、AIW、LW、AC、常数、*VD、*AC、*LD；字取反OUT: VW、IW、QW、MW、SW、SMW、T、C、LW、AC、*VD、*AC、*LD。    (3)双字取反IN：VD、ID、QD、MD、SD、SMD、LD、HC、AC、 常数、*VD、*AC、*LD；双字取反OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    【例3-22】图3-68给出了一个取反操作的编程，从梯形图中可以看到，当I1.2=1时，将VW12中的内容取反，结果保存在AC3中。当IN单元与OUT单元不相同时，用语句表编程时先用传送指令把IN的内容传送到OUT中，然后把OUT的内容取反，结果存入OUT中。
    图3-68    取反运算的工作原理    逻辑运算指令影响的特殊存储器位：SM1.0（零）。
