S7-200 PLC的逻辑“异或”运算指令

    逻辑“异或”运算指令的梯形图由运算符( WXOR)、数据类型符(B、W、DW)、使能信号(EN)、数据1(IN1)、数据2(IN2)和运算结果(OUT)构成；其语句表由操作码(XOR)、数据类型符(B、W、D)、数据1(IN1)和结果(OUT)构成，如图3-65所示。

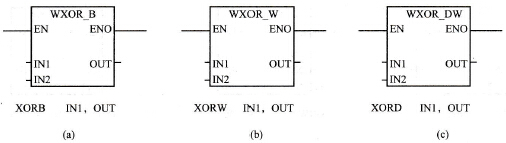

    图3-65    逻辑“异或”运算指令    (a)字节“异或”指令；(b)字“异或”指令；(c)双字"a或”指令    在逻辑“异或”运算的梯形图中，当使能信号EN =1时，数据1 (IN1)和数据2(IN2)按对应位分别“异或”，结果传送到OUT中；在语句表中，IN1和OUT按对应位“异或”，结果传送到OUT中。    数据范围：    (1)字节“异或”IN1/IN2: VB、lB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD；字节“异或”OUT: VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD。    (2) 字“异或”IN1/IN2: VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD; 字“异或”OUT：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。    (3)双字“异或”IN1/IN2: VD、ID、QD、MD、SD、SMD、LD、AC、HC、常数、*VD、*AC、*LD;双字“异或”OUT：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    【例3-21】图3-66给出了一个逻辑“异或”操作（注：两个逻辑变量不同时，“异或”为1；两个逻辑变量相同时，“异或”为0）的编程，从梯形图中可以看到，当I1.2=1时，VW12中的内容与VW8中的内容对应位分别执行逻辑“异或”，结果存人VW20中。当IN1单元与OUT单元不相同时，用语句表编程较之梯形图稍有不同，可先用传送指令把IN1的内容传送到OUT中，然后OUT的内容与IN2的内容执行逻辑“异或”操作，结果存入OUT中。

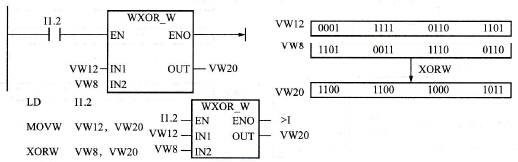

    图3-66    逻辑“异或”运算指令的工作原理
