S7-200 PLC的调制解调器模块EM 241

    1)使用调制解调模块可将S7-200直接连到模拟电话线上，参数化向导集成于Micro/WIN中，可在菜单选择Tools—Modem Expansion Wizard命令，它具有如下功能：①通过Micro/WIN进行Teleservice(远程维护或远程诊断)；②通过电话线Modbus主／从协议或PPI协议来进行Communication(CPU-to-PC、CPU-to-CPU的通信)；③报警或事件驱动Message(发送短消息给手机或寻呼机)。    2) EM 241调制解调器模块拥有许多优点：①EM 241是一个智能的扩展模块，不占用CPU的通信口；②可靠的密码保护及集成的回拨功能，安全得到保证；③通过模块上的旋转开关实现世界范围内的国家设定，能自动选择由300bit/s到33.6kbit/s的波特率，脉冲或语音拨号也可选择。

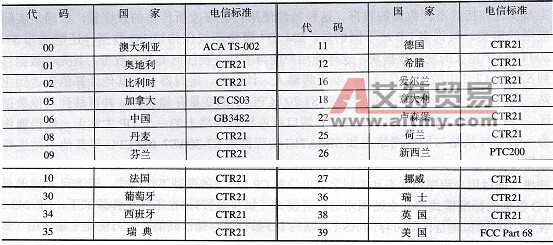

    图2-23    调制解调器模块EM 241    3)安装EM 241模块步骤：①将EM 241压进DIN导轨中，并将I/O带状电缆插入CPU；②连接来自S7-200PLC电源或外部电源的24VDC，接地端子连接系统地线；③将电话线插入RJ11插孔中；④根据表2-12设置国家代码开关；⑤接通电源，绿色MG（模块正常）灯亮，EM 241即可进行通信。    表2-12    EM2 41所支持的国家代码
    4) EM 241支持两种通信协议：①PPI协议：用于远程编程、调试以及CPU之间的通信；②Modbus RTU从站协议：支持与计算机的通信。    执行远程编程、诊断任务时，无论是作为被叫还是主叫方（启用回拨功能），EM 241都不会主动挂断电话；如果用作CPU之间的通信，主叫方的EM 241会在数据传送完成后立即挂断电话，S7-200之间通过EM 241的通信不能长期保持线路连接。
