S7-200 PLC的逻辑“或”运算指令

    逻辑“或”运算指令的梯形图由“或”运算符(WOR)、数据类型符(B、W、DW)、使能信号(EN)、数据1(IN1)、数据2(IN2)和结果(OUT)构成。逻辑“或”运算指令的语句表由操作码(OR)、数据类型符(B、W、DW)、数据1(IN1)和结果(OUT)构成，如图3-63所示。
    图3-63    逻辑“或”运算指令    (a)字节“或”指令；(b)字“或”指令；(c)双字“或”指令    在逻辑“或”运算的梯形图中，当使能信号EN=1时，数据1(IN1)和数据2(IN2)按位“或”，结果传送到OUT中；在其语句表中，IN1和OUT按位“或”，结果传送到OUT中。    数据范围：    (1)字节“或”IN1/IN2：VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD；字节“或”OUT:VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD。    (2)字“或”IN1/IN2: VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD; 字“或”OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。    (3)双字“或”IN1/IN2：VD、ID、QD、MD、SD、SMD、LD、AC、HC、常数、*VD、*AC、*LD; 双字“或”OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    【例3-20】 图3-64给出了一个逻辑“或”操作的编程，从梯形图中可以看到，当I1.2=1时，VW12中的内容与VW8中的内容对应位分别逻辑“或”，结果存入VW20中。当IN1单元与OUT单元不相同时，用语句表编程较之梯形图稍有不同，可首先利用传送指令把IN1的内容传送到OUT中，然后把OUT的内容与IN2的内容执行逻辑“或”操作，结果存入OUT中。

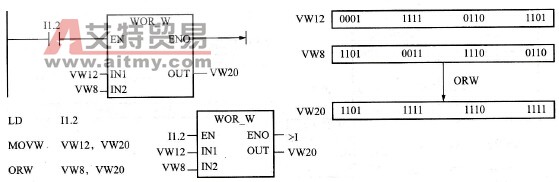

    图3-64    逻辑“或”运算的工作原理
