S7-200 PLC的EM 277模块

    PROFIBUS-DP现场总线技术在水电站及其他工厂小型自动化系统中应用较多，如水电站弧门监控系统和机组辅助设备控制系统就大量用到PROFIBUS-DP网络。EM 277模块是PROFIBUS-DP从站模块，该模块可以作为PROFIBUS-DP从站和MPI从站。EM 277可以用作与其他MPI主站通信的通信口，S7-200可以通过该模块与S7-300/400连接。使用MPI协议或PROFIBUS协议的STEP 7-Micro/WIN软件和PROFIBUS卡，以及OP操作面板或TD 200文本显示器，均可通过EM 277模块与S7-200通信。最多可将6台设备连接到EM 277模块，其中为编程器和OP操作面板各保留一个连接口，其余4个可以通过任何MPI主站使用。为了使EM 277模块可以与多个主站通信，各个主站必须使用相同的波特率。当EM 277模块用作MPI通信时，MPI主站必须使用DP模块的站址向S7-200发送信息，发送到EM 277模块的MPI信息将会被传送到S7-200上。EM 277模块不能用作自由口方式通信，图2-22所示为EM 277 PROFIBUS-DP模块前视图。

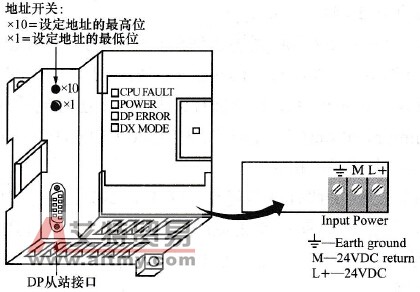

    图2-22    EM 277 PROFIBUS-DP模块前视图    EM 277 PROFIBUS-DP模块的主要性能参数见表2-11。    表2-11    EM 277 PROFIBUS-DP模块的主要性能参数
    网络经过DP通信端口连接到EM 277 PROFIBUS-DP模块，该模块自动检测9.6～12Mbit/s的波特率，集成了1.5KB数据通信RAM，且集成了PROFIBUS-DP协议以减轻微处理器负担。作为DP从站，EM 277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。这种特性使用户能修改所传输的数据量，以满足实际应用的需要。与许多DP站不同的是，EM 277模块不仅仅传输I/O数据，还能读写S7-200 CPU中定义的变量数据块，这样使用户能与主站交换任何类型的数据。首先将数据移到S7-200 CPU中的变量存储器，就可将输入、计数值、定时器值或其他计算值传送到主站。类似地，从主站来的数据存储在S7-200 CPU中的变量存储器内，并可移到其他数据区。EM 277 PROFIBUS-DP模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC编程器或S7-300/S7-400 CPU等其他主站进行通信。
