三菱公司FX2系列PLC信号输出电路基本结构是什么

    FX2系列PLC的输出信号也是开关量，通常有三种类型。    (1)继电器输出型    其输出器件是继电器触点，是用得较多的一种，其主要特点如下。    ①可以用在交流220V电路中，也可以用在低压(≤30V)直流电路中。    ②触点的容量相对较大。在低压直流电路中，每个输出点的电流可达2A;在交流电路中，每个输出点的容量是感性负载时为80V·A,电阻性负载时为100W。    ③开路时无漏电流。    继电器输出，由于既可用在交流电路中，也可用在直流电路中，所以其输出端分成若干组，每组有自己的公共端，各组之间互相绝缘。如图7-28所示，Y0、Y1、Y2、Y3为一组，公共端是COM1；Y4、Y5、Y6、Y7为另一组，公共端是COM2。因此，各组在组成输出电路时，电压的类别和等级都可以是不同的。

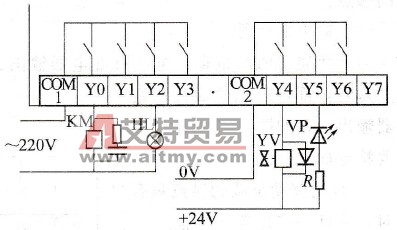

    图7-28    PLC的信号输出电路    由于PLC输出电路中，开关器件的容量较小，且一个损坏，会影响全局，故PLC的输出电路必须充分注意使用时的可靠性。为此，当输出端接感性负载时，必须并联吸收反电动势的电路。如为交流电路，应并联阻容吸收电路；如为直流电路，则应反并联一个吸收二极管。    (2)晶闸管输出型    其输出器件是双向晶闸管，它只能用在交流电路中，容量相对较小，在220V电路中，感性负载时每点为30V·A，电阻性负载时每点为0.8A。此外，开路时有漏电流，在220V的情况下，漏电流为2mA。    (3)晶体管输出型    其输出器件是晶体管，它只能用在低压直流电路中。每点的允许电流是0.5A，在DC30V时，漏电流为0.1mA。
