三菱公司FX2系列PLC电源电路基本结构是什么？

    如图7-26所示，当外部电源(交流220V)接入后，内部的电源变换装置将产生若干组直流电源。
    图7-26    PLC的电源电路

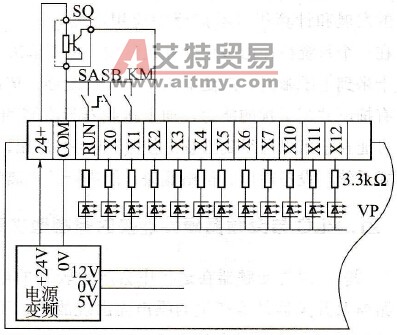

    图7-27    PLC的信号输入电路    ①+24V电源用作输入电路的电源，也可作为外接传感器的电源。    ②5V和12V电源用作PLC和扩展配件相关部分的共同电源。    PLC的接地端十分重要，必须良好接地。尤其是和变频器一起使用时，如果接地不合要求，可能受变频器的干扰而无法工作。在电源电路中，应接入一个PLC专用的电源开关SA1。此外，虽然PLC内部已经有一个熔断器了，但通常在外部电源电路中，仍应接入熔断器FU。    在运行端RUN和公共端COM之间，应接入运行开关SA2。PLC只有在SA2闭合后才开始运行。    FX2系列PLC的信号输入电路的大致状况如图7-27所示，主要特点如下。    ①信号输入端的文字符号是X，以8进制方式排序，分别是：X0、X1、X2、X3、…、X7、X10、X11、…；信号输入的公共端只有一个，符号是COM。    ②输入信号一般都是开关信号，如按钮SB、接触器KM触点等。与内部的24V电源、光耦合器VP及限流电阻等构成回路，由光耦合器VP接受信号。    ③当输入信号由传感器或接近开关给出时，PLC可以提供24V电源，如图中的SQ。
