S7-200 PLC的减1运算指令

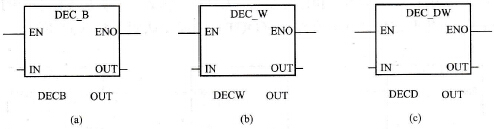

    减1运算指令的梯形图由减1运算符(DEC)、数据类型符(B、W、DW)、使能信号(EN)、被减1的数(IN)和减1运算结果(OUT)构成；其语句表由减1运算操作码(DEC)、数据类型符(B、W、DW)和减1运算结果(OUT)构成，如图3-57所示。

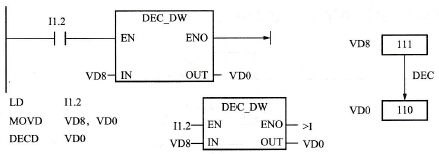

    图3-57    减1运算指令    (a)字节减1；(b)字减1；(c)双字减1    在减1运算指令的梯形图中，当使能信号EN=1时，数IN减去1，结果传送到OUT中；在语句表中，数OUT被减去1，结果传送到OUT中，即OUT -1= OUT。    数据范围：    1)字节型IN: VB、IB、QB、MB、SMB、LB、AC、常数、*VD、*AC、*LD；字节型OUT: VB、IB、QB、MB、SMB、LB、 AC、*VD、*AC、*LD。    2) 字型IN: VW、IW、QW、MW、SW、SMW、AC、AIW、LW、T.C、 常数、*VD、*AC、*LD：字型OUT: VW、IW、QW、MW、SW、SMW、AC、LW、T、C、*VD、*AC、*LD。    3)双字型IN: VD、ID、QD、MD、SD、SMD、LD、AC、HC、常数、*VD、*AC、*LD;双字型OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    【例3-18】图3-58给出了一个减1操作的编程，从梯形图中可以看到，当I1.2=1时，VD8的内容被减1，其结果保存在VD0中。
    图3-58    减1运算的工作原理    当IN单元与OUT单元不相同时，用语句表编程与用梯形图编程稍有不同，首先要利用传送指令把IN单元中的内容传送到OUT单元中去，然后执行减1操作，将OUT单元中的内容减1，其结果存入OUT中。
