S7-200 PLC的循环右移指令

    循环右移指令的梯形图由操作符（Rotate Right，ROR）、数据类型(B、W、DW)、循环右移允许信号(EN)、被右移数(IN)、右移位数(N)和右移结果(OUT)构成；其语句表由操作码(Rotate Right，RR)、数据类型(B、W、DW)、右移位数(N)和右移结果( OUT)构成，如图3-75所示。

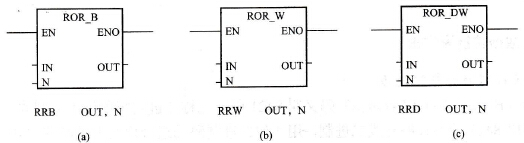

    图3-75    循环右移指令    (a)字节循环右移；(b)字循环右移；(c)双字循环右移    在循环右移指令的梯形图中，当使能信号EN =1时，被右移数IN右移N位，从右边移出的位送到IN的最左边，结果传送到OUT中；在语句表中，OUT被右移N位，从右边移出的位送到OUT的最左边，结果保存在OUT中。    数据范围：    (1)字节循环右移IN/OUT：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD；字节循环右移位数N：VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (2)字循环右移IN：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD；字循环右移OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、*VD、*AC、*LD；字循环右移位数N: VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (3)双字循环右移IN：VD、ID、QD、MD、SD、SMD、LD、HC、AC、常数、牢VD、*AC、*LD； 双字循环右移OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD；双字循环右移位数N：VB、IB、MB、SB、SMB、AC、常数、*VD、*AC、*LD。    【例3-261图3-76给出了一个循环右移操作的编程，从梯形图中可以看到，当I1.2=1时，VW12中的内容右移4位(N -4)，右端被移走的位又被填充到左端，结果保存在VW4中。当IN单元与OUT单元不相同时，用语句表编程时要先用传送指令把IN的内容传送到OUT中，然后把OUT的内容循环右移，结果存入OUT中。

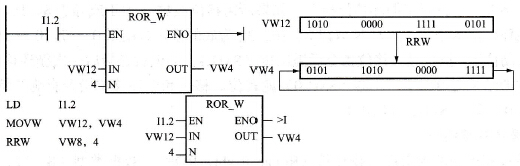

    图3-76    循环右移指令的工作原理
