S7-200 PLC的加1运算指令

    加1运算指令的梯形图由加1运算符(INC)、数据类型符(B、W、DW)、使能信号(EN)、被加1数(IN)和加1运算结果(OUT)构成；加1运算指令的语句表由加1操作码(INC)、数据类型符(B、W、DW)和加1运算结果(OUT)构成，如图3-55所示。

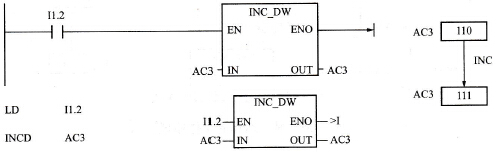

    图3-55    加1运算指令   (a)字节加1；(b)字加1；(c)双字加1    在加1运算梯形图中，当使能信号EN=1时，数IN加1，结果传送到OUT中；在语句表中，OUT被加1，结果传送到OUT中，即OUT +1 = OUT。    应用加1运算指令时应该注意：在梯形图中，被加1数IN与结果的地址可以不同，而在语句表中两者必须相同。    数据范围：    1)字节型IN：VB、IB、QB、MB、SMB、LB、AC、常数、*VD、*AC、*LD;字节型OUT: VB、IB、QB、MB、SMB、LB、AC、*VD、*AC、*LD。    2) 字型IN：VW、IW、QW、MW、SW、SMW、AC、AIW、LW、T、C、常数、*VD、*AC、*LD; 字型OUT: VW、IW、QW、MW、SW、SMW、AC、LW、T、C、*VD、*AC、*LD。    3)双字型IN：VD、ID、QD、MD、SD、SMD、LD、AC、HC、常数、*VD、*AC、*LD；双字型OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    【例3-17】图3-56给出了一个加1操作的编程，从梯形图中可以看到，当I1.2=1时，AC3中的内容被加1，其结果保存在AC3中。
    图3-56    加1运算的工作原理    当IN单元与OUT单元不相同时，用语句表编程与用梯形图编程稍有不同，首先要利用传送指令把IN单元的内容传送到OUT单元中去，然后执行加1操作，把OUT单元的内容加1，其结果存入OUT中。
