S7-200 PLC的EM 223（及CN）数字量输入输出混合模块

来源：艾特贸易2017-06-04

简介EM223 数字量输入输出混合模块具有 4 点直流输入 /4 点直流输出、 4 点直流输入 /4 点继电器输出、 8 点直流输入 /8 点直流输出、 8 点直流输入 /8 点继电器输出、 16 点直流输入 /16 点直流

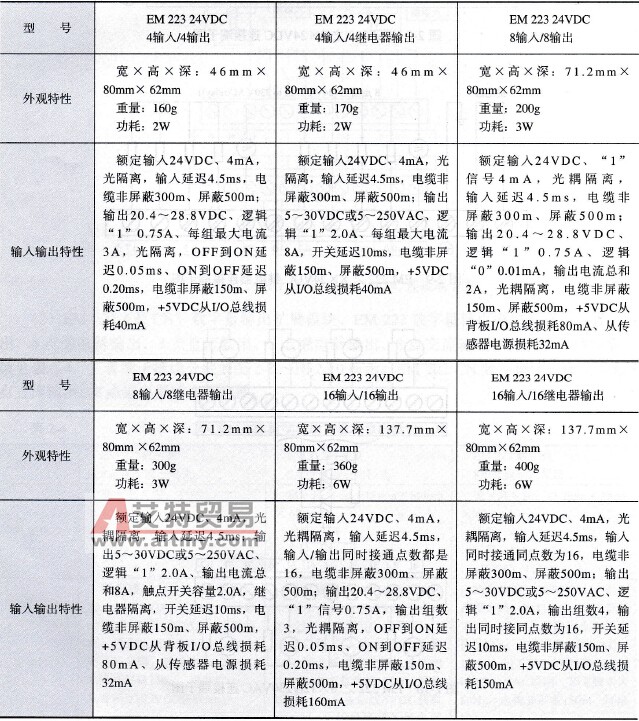

    EM223数字量输入输出混合模块具有4点直流输入/4点直流输出、4点直流输入/4点继电器输出、8点直流输入/8点直流输出、8点直流输入/8点继电器输出、16点直流输入/16点直流输出、16点直流输入/16点继电器输出6种。它们的性能参数见表2-5，它们的端子接线分别如图2-11～图2-16所示。EM 223 CN数字量混合模块也有4点直流输入/4点直流输出、4点直流输入/4点继电器输出、8点直流输入/8点直流输出、8点直流输入/8点继电器输出、16点直流输入/8点直流输出、16点直流输入/8点继电器输出6种型号。    表2-5    EM 223数字量输入/输出混合模块性能参数

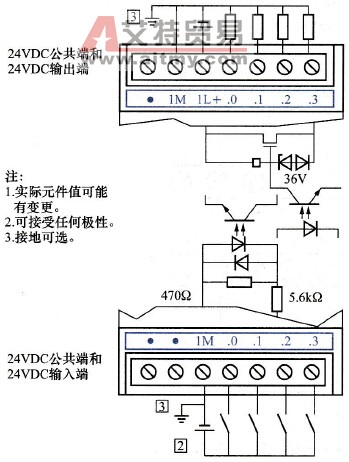

EM 223之4×24VDC输入/4×24VDC输出端子连接图     图2-11    EM 223之4×24VDC输入/4×24VDC输出端子连接图

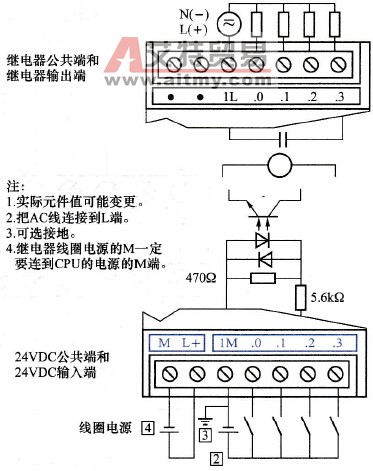

EM 223之4×24VDC输入/4×继电器输出端子连接图     图2-12    EM 223之4×24VDC输入/4×继电器输出端子连接图

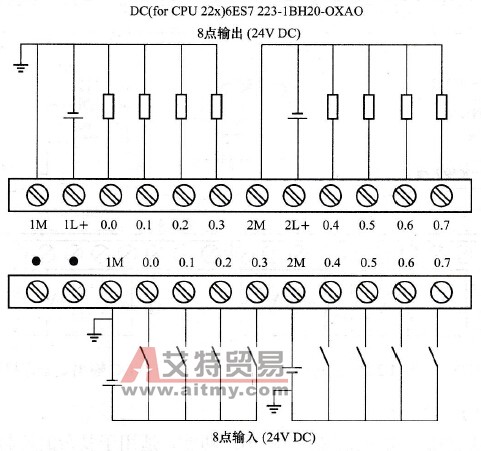

EM 223之8×24VDC输入/8×24VDC输出连接端子图     图2-13    EM 223之8×24VDC输入/8×24VDC输出连接端子图

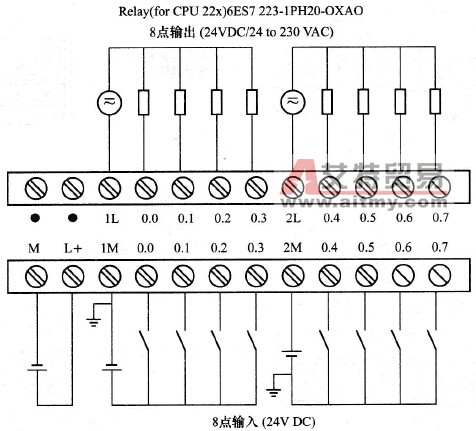

EM 223之8×24VDC输入/8×继电器输出连接端子图     图2-14    EM 223之8×24VDC输入/8×继电器输出连接端子图

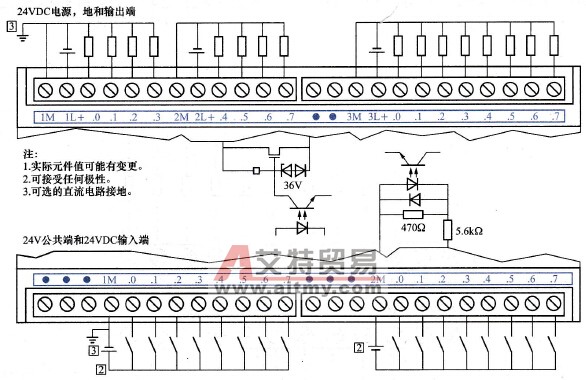

EM 223之16×24VDC输入/16×24VDC输出端子连接图     图2-15    EM 223之16×24VDC输入/16×24VDC输出端子连接图
