S7-200 PLC的循环左移指令

    循环左移指令的梯形图由操作符(Rotate Left，ROL)、数据类型(B、W、DW)、使能信号(EN)、被左移数(IN)、左移位数(N)和结果(OUT)构成；循环左移指令的语句表由操作码(Rotate Left，RL)、数据类型(B、W、DW)、左移位数(N)和左移结果(OUT)构成，如图3-73所示。

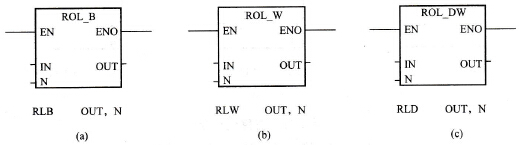

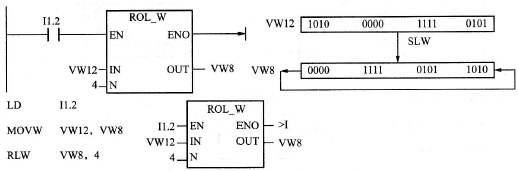

    图3-73    循环左移指令    (a)字节循环左移；(b)字循环左移；(c)双字循环左移    在循环左移指令的梯形图中，当使能信号EN =1时，被左移数IN左移N位，从左边移出的位送到IN的最右边，结果传送到OUT中；在语句表中，OUT被左移N位，从左边移出的位送到OUT的最右边，结果保存在OUT中。    数据范围：    (1)字节循环左移IN/OUT: VB、lB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD；字节御不左移位数N：V、lB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (2)字循环左移IN：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD；字循环左移OUT：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、*VD、*AC、*LD；字循环左移位数N: VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (3)双字循环左移IN：VD、ID、QD、MD、SD、SMD、LD、HC、AC、常数、*VD、*AC、*LD；双字循环左移OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD；双字循环左移位数N: VB、IB、MB、SB、SMB、AC、常数、*VD、*AC、*LD。    【例3-25】 图3-74给出了一个循环左移位操作的编程，从梯形图中可以看到，当I1.2=1时，VW12中的内容左移4位(N = 4)，从左边移出的位送到IN的最右边，结果保存在VW8中。当IN单元与OUT单元不相同时，用语句表编程时要先用传送指令把IN的内容传送到OUT中，然后把OUT的内容循环左移，结果存入OUT中。
    图3-74    循环左移指令的工作原理    对于字节、字、双字循环移位指令，如果所需移位次数N大于或等于8、16、32，那么在执行循环移位指令前，先对N取以8、16、32为底的模，其结果0～7、0～15、0～31为实际移动位数；执行循环移位指令后溢出位( SM1.1)的值就是最后一次循环移出位的值；如果移位的结果是0，零存储器( SM1.0)就置位。移位和循环移位指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）。
