S7-200 PLC的除法运算指令

    除法运算指令的梯形图由运算符(Divide，DIV)、数据类型符(I、DI、R)、使能信号(EN)、被除数(INl)、除数(IN2)和除运算结果(OUT)构成；除法运算指令的语句表由操作码（整数除法/I、双整数除法/D、实数乘法/R、整数完全乘法或称常规乘法DIV）、除数(INl)和除运结果(OUT)构成，如图3-53所示。

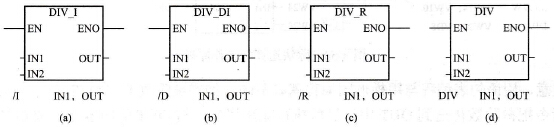

    图3-53    除法运算指令    (a)整数除法：(b)双整数除法；(c)实数除法；(d)整数完全（常规）除法    在除法运算梯形图中，当使能信号EN =1时，被除数IN1与除数IN2相除，结果（商）传送到OUT中；在语句表中，先将被除数送到OUT中，然后把OUT中的数据和IN1中的数据相除，运算结果（商）传送到OUT中，即OUT／IN1 = OUT。    除法运算分4种操作：一是整数除法，即两个16位整数相除产生一个16位整数的商；其二是双整数除法，即两个32位整数相除产生一个32位整数的商；其三是实数除法，即两个实数相除产生一个实数的商；其四是常规除法（整数完全除法），即两个16位整数相除产生一个32位整数，其中高16位是余数，低16位是商。4种除法操作的梯形图中分别用DIV_I、DIV_DI、DIV_R、DIV表示，语句表中分别用/I、/D、/R、DIV表示。除法指令影响的特殊存储器位有：SM1.0（零）、SM1.1（溢出）、SM1.2（负）、SM1.3（除数为0）。    数据范围：    1)整数除法IN1/IN2: VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、常数、*VD、*AC、*LD;整数除法OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、 AC、 *VD、 *AC、 *LD。    2)双整数除法IN1/IN2: VD、 ID、 QD、 MD、 SD、 SMD、 LD、 HC、 AC、常数、*VD、*AC、*LD；双整数除法OUT: VD、 ID、 QD、 MD、 SD、 SMD、 LD、 AC、 *VD、*AC、*LD。    3)实数型除法IN1/IN2: VD、 ID、 QD、 MD、 SD、SMD、 LD、 AC、常数、*VD、*AC、*LD；实数型除法OUT: VD、 ID、 QD、 MD、 SD、 SMD、LD、 AC、 *VD、 *AC、*LD。    4)整数完全（常规）除法INl/IN2: VW、 IW、 QW、MW、 SW、 SMW、 LW、 AIW、T、 C、 AC、常数、*VD、*AC、*LD；整数完全（常规）除法OUT: VD、 ID、 QD、 MD、SD、 SMD、 LD、 AC、 *VD、 *AC、*LD。    【例3-16】 图3-54给出一个除法操作的编程，从梯形图中可以看到，当I1.2=1时，VW24中的内容与VW20中的内容相除，其结果保存在VD8中。

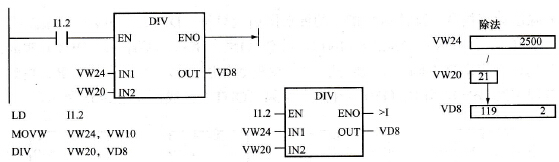

    图3-54    除法运算的工作原理    注意，用语句表编程与用梯形图编程稍有不同，如果被除数不在OUT中，首先要利用传送指令把被除数传送到OUT中，然后执行除法操作，将OUT的内容与除数相除，其结果存入OUT中。
