S7-200 PLC的右移位指令

    右移位指令的梯形图由操作符( Shift Right，SHR)、数据类型(B、W、DW)、使能信号(EN)、被右移数(IN)、右移位数(N)和右移结果(OUT)构成；右移位语句表由操作码（Shift Right，SR）、数据类型(B、W、DW)、右移位数(N)和右移结果(OUT)构成，如图3-71所示。

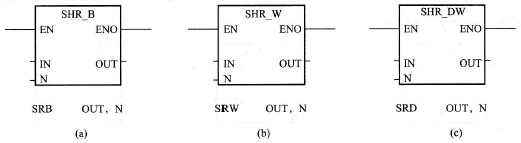

    图3-71    右移位指令    (a)字节右移：(b)字右移；cc)双字右移    在右移位指令的梯形图中，当使能信号EN =1时，被右移数IN右移N位，最左边移走数的位依次用0填充，结果传送到OUT中；在语句表中，OUT被右移N位，最左边移走数的位依次用0填充，结果传送到OUT中。    数据范围：    (1)字节右移IN/OUT: VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD;字节右移位数N：VB、IB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (2)字右移IN：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD；字右移OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、*VD、*AC、*LD；字右移位数N：VB、lB、QB、MB、SB、SMB、LB、AC、常数、*VD、*AC、*LD。    (3)双字右移IN/OUT：VD、ID、QD、MD、SMD、AC、*VD、*AC；双字右移位数N: VB、IB、MB、SB、SMB、AC、*VD、*AC、常数。    【例3-24】 图3-72给出了一个右移位操作的编程，从梯形图中可以看到，当I1.2 =1时，VB12中的内容右移2位(N=2)，被移走的位由0填充，结果保存在VB8中。IN单元与OUT单元不相同时，如用语句表编程，则先用传送指令把IN的内容传送到OUT中，然后把OUT的内容右移，结果存入OUT中。

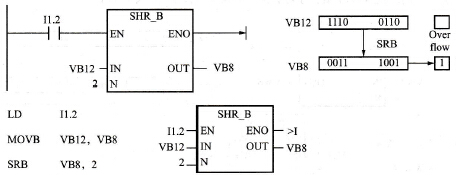

    图3-72    右移位指令的工作原理
