S7-200 PLC的乘法运算指令

    乘法运算指令的梯形图由运算符(Multiply，MUL)、数据类型符(I、DI、R)、使能信号(EN)、被乘数(IN1)、乘数(IN2)和乘运算结果(OUT)构成；乘法运算指令的语句表由操作码（整数乘法*I/双整数乘法*D/实数乘法*R/整数完全乘法或称常规乘法MUL）、乘数(IN1)和乘运算结果(OUT)构成，如图3-51所示。

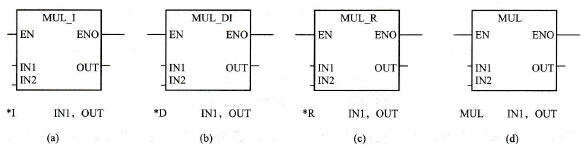

    图3-51    乘法运算指令    (a)整数乘法：(b)双整数乘法；(c)实数乘法；(d)整数完全（常规）乘法    在乘法运算梯形图中，当使能信号EN -1时，被乘数IN1与乘数IN2相乘，结果传送到OUT中；在语句表中，要先将被乘数送到OUT中，然后把OUT中的数据和IN1中的数据相乘，结果传送到OUT中，即OUT×IN1 = OUT。    乘法运算分4种操作：一是整数乘法，即两个16位整数相乘产生一个16位整数的积；其二是双整数乘法，即两个32位整数相乘产生一个32位整数的积；其三是实数乘法，即两个实数相乘产生一个实数的积；其四是常规乘法（整数完全乘法），即两个16位整数相乘产生一个32位整数的积。4种乘法操作的梯形图中分别用MUL_I、MUL_DI、MUL_R、MUL表示，语句表中分别用*I、*D、*R、MUL表示。    数据范围：    1)整数乘法IN1/IN2：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、常数、*VD、*AC、*LD;整数乘法OUT：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。    2)双整数乘法IN1/IN2：VD、ID、QD、MD、SD、SMD、LD、HC、AC、常数、*VD、*AC、*LD;双整数乘法OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    3)实数乘法INl/IN2: VD、ID、QD、MD、SD、SMD、LD、AC、常数、*VD、*AC、*LD;实数乘法OUT：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    4)常规乘法（整数完全乘法）IN1/IN2：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、常数、*VD、*AC、*LD;常规乘法（整数完全乘法）OUT: VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    【例3-15】 图3-52给出一个乘法操作的编程，从梯形图中可以看到，当I1.2=1时，AC3中的内容与VW30中的内容相乘，其结果保存在VD12中。

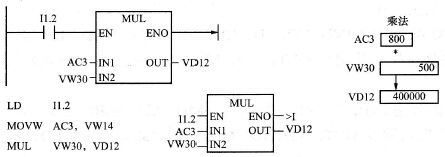

    图3-52    乘法运算的工作原理    注意，用语句表编程与用梯形图编程稍有不同，如果被乘数不在OUT中，首先要利用传送指令把被乘数传送到OUT中，然后执行乘法操作，将OUT的内容与乘数相乘，其结果存入OUT中。    加法、减法、乘法指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）、SM1.2（负）。
