S7-200 PLC的减法运算指令

    减法运算指令的梯形图由运算符(Subtract，SUB)、数据类型符(I、DI、R)、使能信号(EN)、被减数(INl)、减数(IN2)和减运算结果(OUT)构成；减法运算指令的语句表由操作码(整型减法-I／双字型减法-D/实数型减法-R)、减数(IN1)和减运算结果( OUT)构成，如图3-49所示。

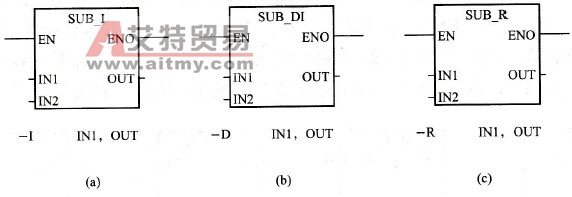

    图3-49    减法运算指令    (a)整数减法；(b)双整数减法；(c)实数减法    在减法运算梯形图中，当使能信号EN -1时，被减数IN1与减数IN2相减，其结果传送到地址OUT中；在语句表中，要先将被减数送到OUT中，然后把OUT中的数据和减数（这里是IN1中的数据）相减，并将结果传送到OUT中，即OUT - IN1 = OUT。    数据范围：    1)整数减法IN1/IN2：VW、IW、QW、MW、SW、SMW、AIW、T、C、AC、常数、*VD、*AC、*LD;整数减法OUT：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。    2)双字型加法IN1/IN2：VD、ID、QD、MD、AC、SMD、SD、HC、*VD、*AC、*LD、常数；双字型加法OUT：VD、ID、QD、MD、AC、SMD、SD、HC、*VD、*AC、*LD。    3)实数型加法INl/IN2: VD、ID、QD、MD、AC、SMD、SD、HC、*VD、*AC、*LD、常数；实数型加法OUT：VD、ID、QD、MD、AC、LD、SMD、SD、HC、*VD、*AC、*LD。    【例3-14】图3-50给出了一个整数减法操作的编程，从梯形图中可以看到，当I1.2=1时，VW30中的内容与VW20中的内容相减，其结果保存在VW10中。

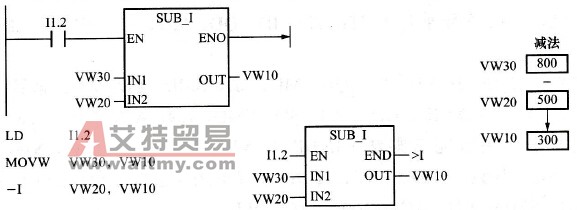

    图3-50    整数减法运算的工作原理    注意，用语句表编程与用梯形图编程稍有不同，如果被减数不在OUT中，首先要利用传送指令把被减数传送到OUT中（如本例MOVW VW30，VW10），然后执行减法操作，将OUT的内容与减数相减，其结果存入OUT中。
