S7-200 PLC的加法运算指令

    加法运算指令的梯形图由加法运算符(ADD)、数据类型符(I、DI、R)、使能信号(EN)、加数1(IN1)、加数2(IN2)和加运算结果(OUT)构成；加法运算指令的语句表由加法操作码（整型加法+I/双字型加法+D/实数型加法+R）、加数1(INl)和加运算结果(OUT)构成，如图3-47所示。

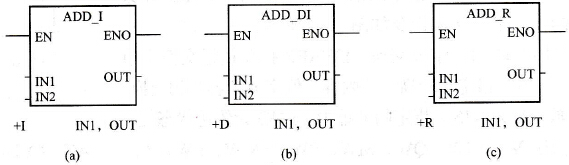

    图3-47    加法运算指令    (a)整数加法；(b)双整数加法；cc)实数加法    在加法运算梯形图中，当使能信号EN=1时，被加数IN1与加数IN2相加，其结果传送到OUT（和）中；在语句表中，要先将一个加数送到OUT中，然后把OUT中的数据和IN1中的数据相加，并将其结果传送到OUT中，即INl+OUT = OUT。    数据范围：    1)整数加法IN1/IN2：VW、IW、QW、MW、SW、SMW、AIW、T、C、AC、常数、*VD、*AC、*LD；整数加法OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。    2)双字型加法IN1/IN2: VD、ID、QD、MD、AC、SMD、SD、HC、*VD、*AC、*LD、常数；双字型加法OUT: VD、ID、QD、MD、AC、SMD、SD、HC、*VD、*AC、*LD。    3)实数型加法IN1/IN2: VD、ID、QD、MD、AC、SMD、SD、HC、*VD、*AC、*LD、常数；实数型加法OUT: VD、ID、QD、MD、AC、LD、SMD、SD、HC、*VD、*AC、*LD。    【例3-13】 图3-48给出了一个是整数加法的例子，在用梯形图编程时，当I1.2=1时，累加器AC3的内容与AC1的内容相加，并将运算结果传送到AC1中。

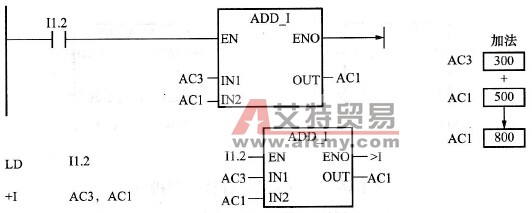

    图3-48    整数加法运算的工作原理    原AC3中为16位整数300，AC1中为16位整数500，运算结果800存在AC1中。    注意，用语句表编程与用梯形图编程稍有不同，如果被加数不在OUT中，需要用传送指令把被加数传送到OUT中，然后把OUT中的内容与加数相加，结果存人OUT中。
