S7-200 PLC的数据块传送指令

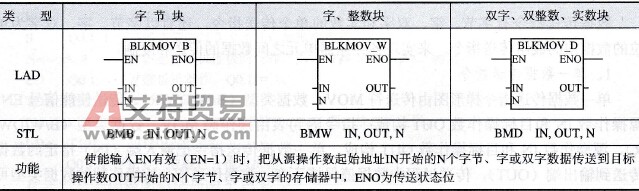

    数据块传送指令梯形图由数据块传送符BLKMOV、数据类型（B/W/D）、传送使能信号EN、源数据起始地址IN、源数据数目N(1～255)和目标操作数OUT构成；数据块传送指令语句表由数据块传送操作码BM、数据类型(B/W/D)、源操作数起始地址IN、目标数据起始地址OUT和源数据数目N(1～255)构成。数据块传送指令的梯形图、语句表和功能见表3-14所示。    表3-14    数据块传送指令的梯形图、语句表和功能
    数据块传送指令的操作数范围：    (1)传送使能信号EN位：I、Q、M、T、C、SM、V、S、L（位）。    (2)源数据数目N: VB、IB、QB、MB、SMB、LB、AC、常数、*VD、*AC、*LD。    (3)字节传送操作数IN（与OUT一致）：VB、IB、QB、MB、SMB、LB、*VD、*AC、*LD。    (4)字传送操作数IN（与OUT一致）：VW、IW、QW、MW、SMW、LW、T、C、AIW、*VD、*AC、*LD。    (5)双字传送操作数IN（与OUT一致）：VD、ID、QD、MD、SMD、LD、*VD、*AC、*LDa    【例3-11】使用块传送指令，把VB4～VB8这4个字节的内容传送到VB90～VB93单元中，启动信号为I2.0，即已知IN数据为VB4、N为4、OUT数据为VB90，数据块传送指令的应用编程如图3-43所示。
    图3-43    数据块传送指令的应用编程
