S7-200 PLC的中断连接指令、中断分离指令

    在启动中断程序之前，必须使中断事件与发生此事件时希望执行的程序段建立联系，使用中断连接指令ATCH建立中断事件（由中断事件号码EVNT0～33指定）与程序段（由中断程序号码INT0～127指定）之间的联系；连接中断事件与中断程序时，该中断自动被启动。根据指定事件优先级组，PLC按照先来先服务的顺序对中断提供服务。    任何时刻只能激活一个用户中断，其他中断处于待激活状态，CPU发出中断暂时入队、等待处理的命令。如果发生的中断数目过多，队列无法处理，则设定队列溢出状态位，当队空时，重置这些位。    使用中断分离指令DTCH可取消某中断事件EVNT(0～33)与所有中断程序之间的连接，从而关闭单个中断事件；中断分离指令使中断返回未激活或被忽略状态。    中断连接和中断分离指令的梯形图、语句表如图3-107所示。

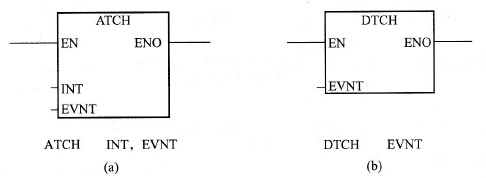

    图3-107    中断连接和中断分离指令的梯形图、语句表    (a)中断连接指令；(b)中断分离指令    注意：一个中断事件只能连接一个中断程序，但多个中断事件可以调用同一个中断程序。
