S7-200 PLC的单一数据传送指令

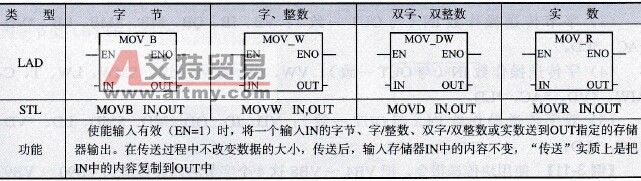

    单一数据传送指令梯形图由传送符MOV、数据类型（B/W/DW/R）、传送使能信号EN、源操作数IN和目标操作数OUT构成；指令语句表由操作码MOV、数据类型(B/W/DW/R)、源操作数IN和目标操作数OUT构成。单一数据传送指令把输入端(IN)指定的数据传送到输出端( OUT)，传送过程中数据值保持不变。数据传送指令按操作数的数据类型可分为字节传送(MOVB)、字传送(MOVW)、双字传送(MOVD)、实数传送(MOVR)指令。单一数据传送指令的梯形图、语句表与功能见表3-13。    表3-13    单一数据传送指令的梯形图、语句表与功能
    单一数据传送指令的操作数范围：    (1)传送使能信号EN位：I、Q、M、T、C、SM、V、S、L（位）。    (2)字节传送操作数IN: VB、IB、QB、MB、SMB、LB、AC、常数、*VD、*AC、*LD;字节传送操作数OUT: VB、IB、QB、MB、SMB、LB、AC、*VD、*AC、*LD。    (3)字传送操作数IN: VW、IW、QW、MW、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD；字传送操作数OUT: VW、IW、QW、MW、SMW、LW、T、C、AQW、AC、*VD、*AC、*LD。    (4)双字传送操作数IN: VD、ID、QD、MD、SMD、LD、HC、&VB、&IB、&QB、&MB、&SB、&T、&C、AC、常数、*VD、*AC、*LD；双字传送操作数OUT:VD、ID、QD、MD、SMD、LD、AC、*VD、*AC、*LD。    (5)实数传送操作数IN: VD、ID、QD、MD、SMD、LD、AC、常数、*VD、*AC、*LD;实数传送操作数OUT: VD、ID、QD、MD、SMD、LD、AC、*VD、*AC、*LD。
