S7-200 PLC的比较操作指令

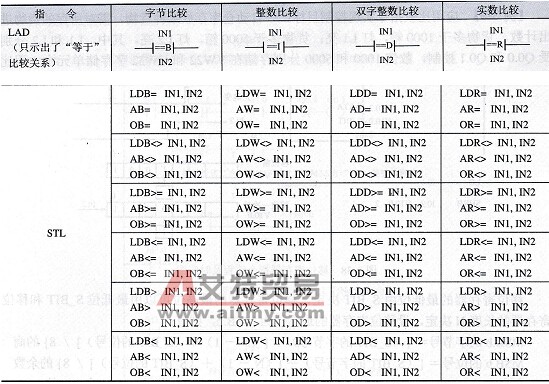

    比较指令的梯形图由比较数1 (INl)、比较数2(IN2)、比较关系符和比较触点构成。比较指令的语句表由比较操作码（LD/A/O加上数据类型B/W/D/R）、比较关系符（等于=、大于>、小于<、不等<>、大于等于>=、小于等于<=）、比较数1(IN1)和比较数2(IN2)构成，共有= 72种语句。    当梯形图中的比较数1和比较数2的关系符合比较关系符的条件时，比较触点就闭合，后面的电路被接通，否则比较触点断开，后面的电路不接通。换句话说，比较触点相当于一个有条件的动合触点，当比较关系成立时，触点闭合；不成立时，触点断开。在语句表中，比较触点使用LD指令时，比较条件成立则将堆栈栈顶置1；使用A/O指令时。比较条件成立则在堆栈栈顶执行AND/OR操作，并将结果放人栈顶。各类比较指令见表3-12所示。    表3-12    各类比较指令
    比较指令操作数范围：    (1)字节比较操作数INl/IN2: IB、QB、MB、SMB、VB、SB、LB、AC、常数、*VD//C、*LD。    (2)字比较操作数INl/IN2: IW、QW、MW、SMW、T、C、VW、LW、AIW、AC、常数、*VD、*AC、*LD。    (3)双字比较操作数INl/IN2: ID、QD、MD、SMD、VD、LD、HC、AC、常数、*VD//C、*LD。    (4)实数比较操作数INl/IN2: ID、QD、MD、SMD、VD、LD、AC、常数、*VD、*AC、*LD。    【例3-8】调整模拟电位器，改变SMB10字节数值，当SMB10数值小于或等于50时，Q0.0输出，其状态指示灯打开；当SMB10数值大于或等于150时，Q0.1输出，状态指示灯打开。模拟电位器改变SMB10以控制状态指示灯Q0.0、Q0.1的梯形图程序和语句表程序如图3-39所示。

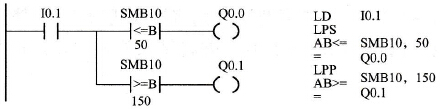

    图3-39    模拟电位器改变SMB10以控制状态指示灯Q0.0、Q0.1的梯形图程序和语句表程序
