S7-200 PLC的循环指令FOR、NEXT

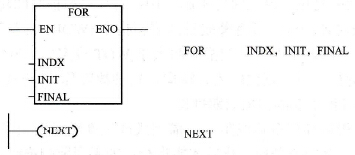

    循环指令由助记符FOR、使能输入端EN、计数器INDX、起始值INIT、结束值FINAL和循环结束助记符NEXT构成，如图3-103所示。
    图3-103    循环指令FOR、NEXT    循环开始指令FOR标记循环体（指FOR与NEXT之间的程序段）的开始；循环结束指令NEXT标记循环体的结束，并置堆栈栈顶值为1。必须为FOR指令设定当前循环次数的计数器INDX、初值INIT和终值FINAL，使能输入EN有效时，循环体开始执行，执行到NEXT指令时返回。每执行一次循环体，当前计数值增加1，并将其值同终值作比较，如果大于终值，那么终止循环。    应注意，如果使能启动FOR/NEXT循环，将继续循环进程直到结束，但可以在循环执行过程中修改终值；若使能重新有效时，指令自动将各参数复位（含初值INIT和终值FINAL，并将初值复制到计数器INDX中）；每个FOR指令都要求有一个NEXT指令与之配套，可以在FORJNEXT循环内放置FOR/NEXT循环，最多嵌套8层。    数据范围：    (1)循环计数器INDX：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。    (2)循环初始值INIT/循环终值FINAL：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、AIW、常数、*VD、*AC、*LD。
