S7-200 PLC SCR指令在分支流程的控制应用

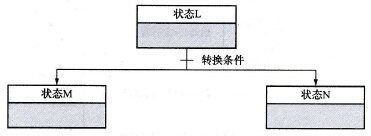

    1)顺序控制状态流的分支。在许多应用中，常有将一个顺序控制状态流分成两个或多个不同的分支控制状态流。当一个控制状态流分成多个分支时，所有的分支控制状态流必须同时被激活。在同一个转移条件允许的情况，使用多条SCRT（状态转移）指令，可以在一段SCR程序中实现控制流的分支，如图3-28所示。控制状态流分支的编程示例如图3-29所示。
    图3-28    控制状态流的分支

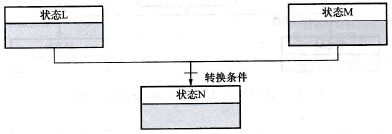

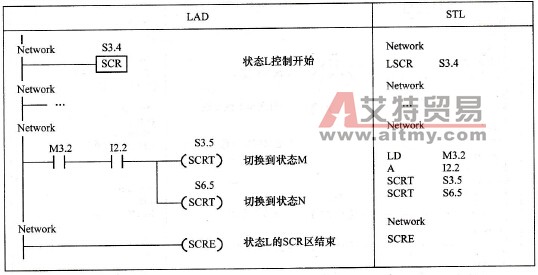

    图3-29    控制状态流分支的编程    在图3-29中，当M3.2和I2.2均为“1”时，则原状态S3.4被分离成状态S3.5和S6.5，即状态M和N同时被激活，同时停止原状态L的工作。    2)顺序控制状态流的合并。当多个（并行）控制流产生类似结果时，应重新汇合，称为控制状态流的合并。在合并控制流时，所有的控制流必须都是完成了的，此时，当转移条件满足后，才能转去执行下一个状态，如图3-30所示。

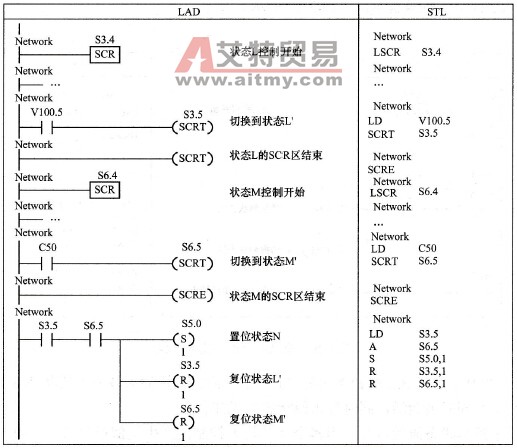

    图3-30    控制状态流的合并    控制状态流合并的编程示例如图3-31所示。

  图3-31  控制状态流合并的编程    在此示例中，通过从状态L转移到状态L'，从状态M转移到状态M'的方法实现状态流的合并。当状态L'和M'的SCR使能位为“1”时，即可激活状态N。
